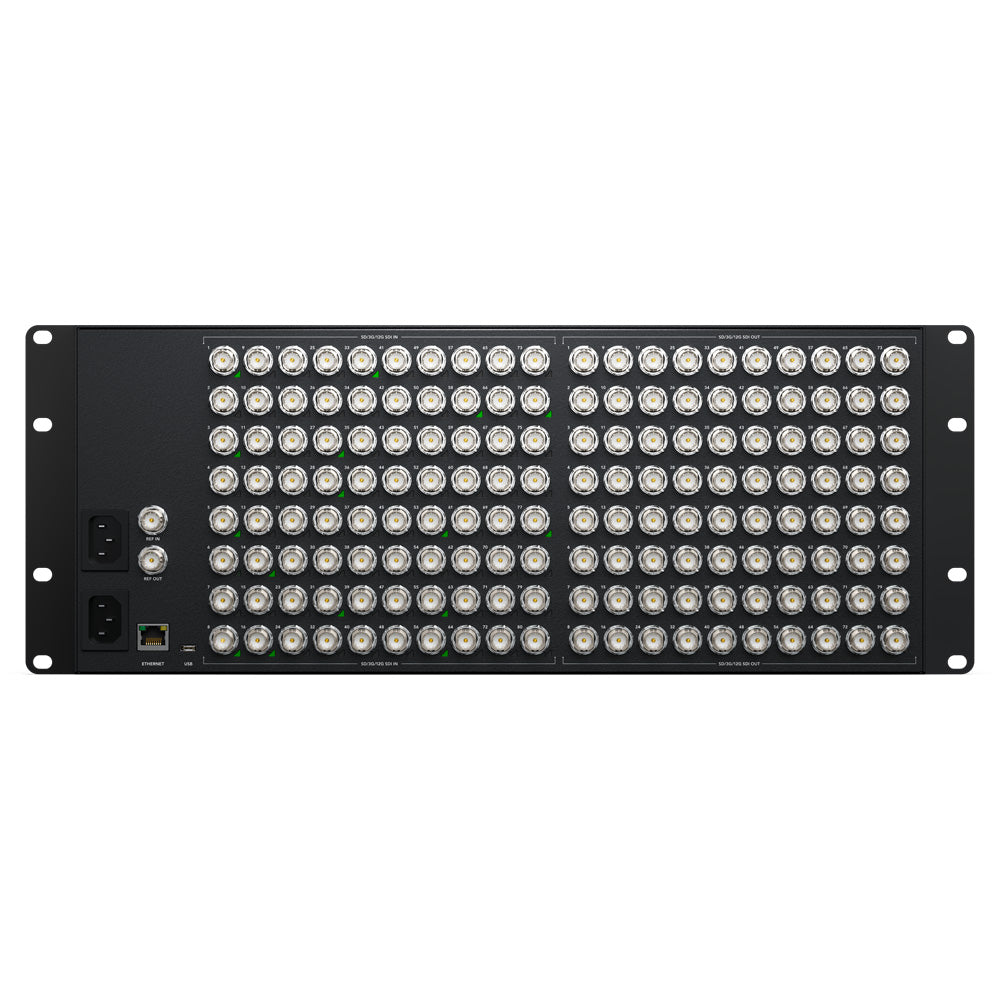

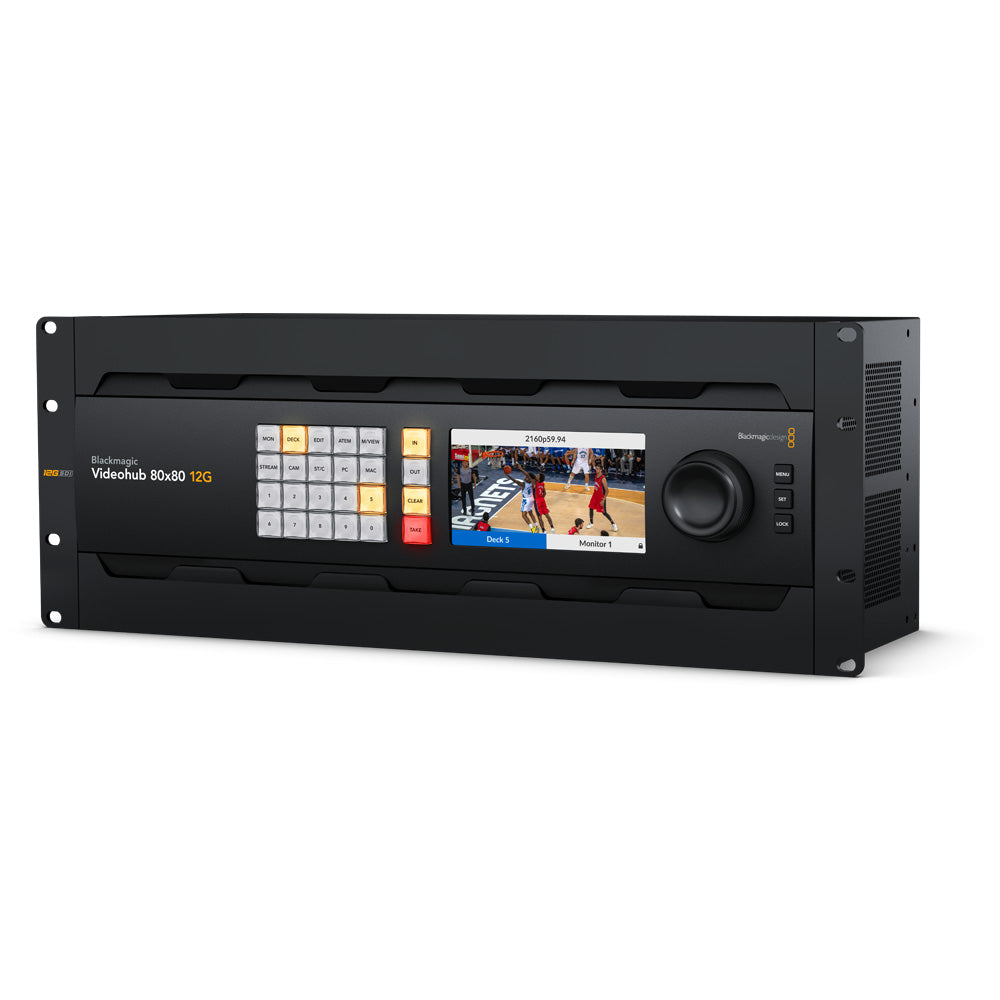

Blackmagic Videohub 80x80 12G е усъвършенстван видеомаршрутизатор с нулева латентност, който поддържа всяка комбинация от SD, HD и Ultra HD на маршрутизатора по едно и също време. 80-те 12G-SDI входа са снабдени със светодиоди на всеки BNC, които показват SDI сигнал, освен това има 80 12G-SDI изхода, резервирано захранване и референтни връзки в стилен дизайн с четири шкафа. Големият Full HD LCD дисплей ви позволява да видите видеото преди маршрутизиране и ясно показва етикетите за маршрутизиране и видеостандартите. Маршрутизирането може да се извършва чрез директен избор на бутон и с помощта на голямото въртящо се копче за управление, което има електронен съединител. Той също така разполага с функция за SDI повторно синхронизиране, външен Ethernet контрол и поддържа всички SDI видео стандарти до 2160p60.

Изтегляне на ръководство Изтегляне на софтуер

Връзки

SDI видео входове

80

Please click here for a summary of compatible media.

Видео изходи SDI

80

Скорости на SDI

DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.

Повторна синхронизация на видеовхода

None

SDI Reclocking

На всички SDI изходи.

Референтни входове

Tri-Sync or Black Burst.

Референтни изходи

Референтен изход за терминиране на контура.

Ethernet

Поддържа 10/100/1000 BASE-T.

Компютърен интерфейс

USB-C

Стандарти

SD видео стандарти

525i59.94 NTSC, 625i50 PAL

HD видео стандарти

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Видео стандарти 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Стандарти за Ultra HD видео

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Видео стандарти 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Съответствие на SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 and ITU‑R BT.601

SDI аудио дискретизация

Стандартна честота на дискретизация на телевизията от 48 kHz и 24 бита.

SDI Video Sampling

YUV 4:2:2 and RGB 4:4:4

Прецизност на цветовете на SDI

10, 12‑bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes.

Цветово пространство SDI

REC 601, REC 709, REC 2020

Автоматично превключване на SDI

Automatically selects between 270Mb SD‑SDI, 1.5G HD‑SDI, 3G level A and level B HD‑SDI, 6G HD‑SDI, 12G‑SDI and DVB‑ASI on each input so that each input can be running a different television standard.

Поддръжка на метаданни на SDI

Video payload identification ancillary data as per SMPTE 352M.

Контрол

Вграден контролен панел

24 бутона за локално управление на Videohub с 3 бутона и диск за търсене за управление на менюто. 5-инчов цветен дисплей.

Външен панел за управление

Включва софтуерен контролен панел Blackmagic Videohub за Mac и Windows. Поддържа хардуерни панели Videohub Smart Control Pro и Videohub Master Control Pro. Включва Blackmagic Videohub SDK и Ethernet Videohub Control Protocol.

Свързване на контролния панел

Ethernet

Софтуер

Софтуерен контрол

Управлението на маршрутизатора е включено безплатно за Windows™ и Mac™.

Актуализиране на вътрешния софтуер

Чрез включеното приложение за актуализация.

Операционни системи

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10, 64-bit.
Windows 11.

Дисплей

Вграден 5-инчов LCD дисплей за видео и настройки на менюто.

Изисквания за захранване

Захранване

2 x вътрешен 100 - 240V AC 50/60Hz.
Необходими са захранващи кабели IEC.

Защита при отказ на захранването

Кръстосаните връзки се запазват и възстановяват незабавно при включване на захранването.

Използване на захранването

92 W макс.

Физическа инсталация

Височина на 4 шкафа.

Физически спецификации

Спецификации за околната среда

Работна температура

0° до 40° C (32° до 104° F)

Температура на съхранение

-20° до 60° C (-4° до 140° F)

Относителна влажност

0% до 90% без кондензация

Какво включва

Blackmagic Videohub 80x80 12G

Портфейл за добре дошли с QR код за изтегляне на софтуер

Гаранция

3-годишна ограничена гаранция на производителя и 12-месечна гаранция на предния панел.
