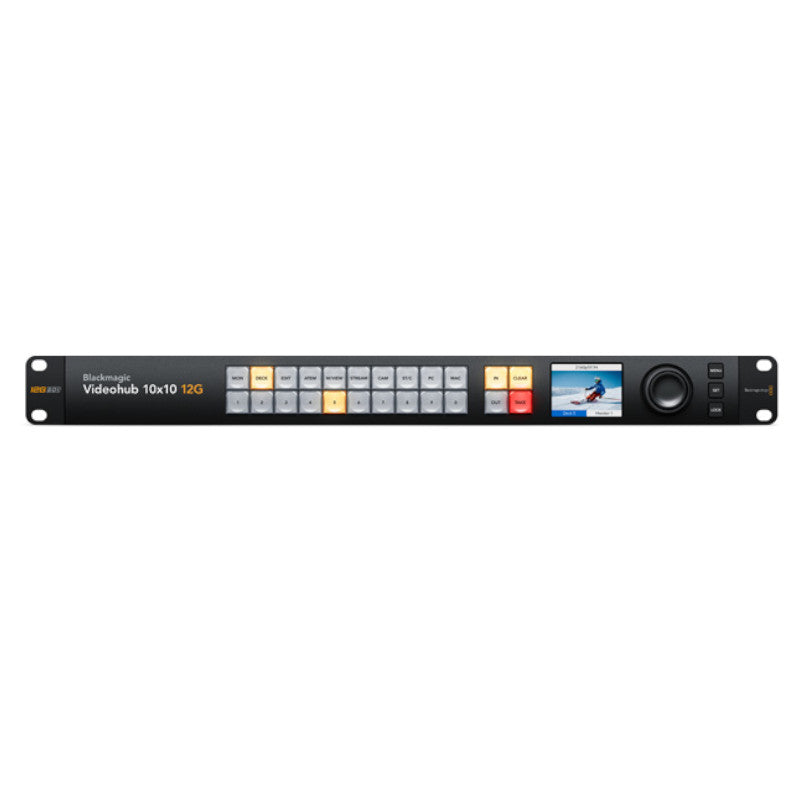

Blackmagic Videohub 10x10 12G е усъвършенстван видеомаршрутизатор с нулева латентност, който поддържа всяка комбинация от SD, HD и Ultra HD на маршрутизатора по едно и също време. Той разполага с 10 12G-SDI входа и 10 12G-SDI изхода плюс референтни връзки в размер на една шкафна единица. LCD дисплеят на предния панел ви позволява да видите видеото преди маршрутизиране и ясно показва етикетите за маршрутизиране и видеостандартите. Маршрутизирането може да се извършва чрез директен избор на бутон и с помощта на голямото въртящо се копче за управление, което има електронен съединител. Той също така разполага с функция за SDI презареждане, външен Ethernet контрол и поддържа всички SDI видео стандарти до 2160p60.

Изтегляне на ръководство Изтегляне на софтуер

Свързвания


SDI видео входове
10
Моля, кликнете тук за обобщение на съвместимите носители.


SDI видеоизходи
10


Скорости на SDI
DVB-ASI, 270Mb, 1,5G, 3G, 6G, 12G.


Повторна синхронизация на видеовходовете
Няма


Повторно синхронизиране на SDI
На всички SDI изходи.


Референтни входове
Tri-Sync или Black Burst.


Референтни изходи
Изход за еталонен терминиращ контур.


Ethernet
Поддържа 10/100/1000 BASE T.


Компютърен интерфейс
USB C


Стандарти


Стандарти за SD видео
525i59.94 NTSC, 625i50 PAL

HD видео стандарти
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p47,95, 1080p48, 1080p50, 1080p59,94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Стандарти за видео 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Стандарти за Ultra HD видео
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Видео стандарти 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Съответствие със SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, ниво A и B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU R BT.656 и ITU R BT.601
SDI аудио дискретизация
Стандартна телевизионна честота на дискретизация от 48 kHz и 24 бита.
Вземане на образци за видео SDI
YUV 4:2:2 и RGB 4:4:4
Прецизност на цветовете на SDI
10, 12 бита RGB 4:4:4 във всички HD и 2K режими, Ultra HD режими до 2160p30 и 4K режими до 4Kp30 DCI. 10-битов YUV 4:2:2 във всички режими.
Цветово пространство SDI
REC 601, REC 709, REC 2020
Автоматично превключване на SDI
Автоматично избира между 270Mb SD SDI, 1,5G HD SDI, 3G ниво A и ниво B HD-SDI, 6G HD SDI, 12G SDI и DVB ASI на всеки вход, така че на всеки вход може да се изпълнява различен телевизионен стандарт.
Поддръжка на SDI метаданни
Допълнителни данни за идентификация на полезния товар на видеото съгласно SMPTE 352M.


Управление


Вграден панел за управление
24 бутона за локално управление на Videohub с 3 бутона и диск за търсене за управление на менюто. 2,2-инчов цветен дисплей.
Външен контролен панел
Включва софтуерен панел за управление на Blackmagic Videohub за Mac и Windows. Поддържа хардуерни панели Videohub Smart Control Pro и Videohub Master Control Pro. Включва Blackmagic Videohub SDK и Ethernet Videohub Control Protocol.
Свързване на контролния панел
Ethernet

Софтуер

Софтуер за управление

Включено е безплатно управление на маршрутизатора за Windows™ и Mac™.

Вътрешно обновяване на софтуера

Чрез включеното приложение за обновяване.

Операционни системи

Mac 12.0 Monterey,

Mac 13.0 Ventura или по-нова версия.

Windows 10, 64 - битова версия.
Windows 11.

Дисплей

Вграден 2,2-инчов LCD дисплей за видео и настройки на менюто.


Захранване
1 x вътрешно 100 - 240 V AC 50/60 Hz.
Необходим е IEC захранващ кабел.
Защита при отказ на захранването
Кръстосаните връзки се запазват и възстановяват незабавно при включване на захранването.
Използване на захранването
20,8 W макс.
Физическа инсталация
Височина на 1 шкаф.


Физически спецификации

Спецификации на околната среда


Работна температура
0° до 40° C (32° до 104° F)
Температура на съхранение
-20° до 60° C (-4° до 140° F)
Относителна влажност
0% до 90% без кондензация


Какво включва
Blackmagic Videohub 10x10 12G
Портфейл за добре дошли с QR код за изтегляне на софтуер


Гаранция
3-годишна ограничена гаранция на производителя и 12-месечна гаранция на предния панел.
