Конвертиране от 12G-SDI към HDMI. Поддържа всички видеоформати, включително SD, HD, 6G и 12G-SDI, и включва конвертор надолу при работа с HDMI монитор, който ще избере най-добрия формат, който може да поддържа. Дезактивиране на аудио към балансирани аналогови или AES/EBU формати и изход за времеви код. Също така включва Instant Lock на HDMI изхода, както и 33-точков LUT. Идеален за използване на HDMI телевизори като SDI монитори за излъчване и за свързване към видеопроектори.

Връзки

SDI видео входове

1 x 12G-SDI SD/HD/2K/4K с автоматично превключване.

Моля, кликнете тук за обобщение на препоръчителните кабели за използване с продуктите Blackmagic 12G-SDI.

SDI видеоизходи

1 x 12G-SDI изход за контур.

HDMI видео изходи

1 x HDMI 2.0 конектор тип A с поддръжка на 2160p60.

Аналогови аудио изходи

2 канала професионално балансирано аналогово аудио чрез XLR конектори. Десният XLR може да се конфигурира за Timecode изход.

Цифрови аудио изходи

4 канала професионално балансирано цифрово аудио 110Ω чрез XLR конектори. Десният XLR може да бъде конфигуриран за Timecode изход.

Поддръжка на вградено аудио

8 канала.

Поддръжка на много скорости

270MB, 1,5G, 3G, 6G и 12G.

Актуализации и конфигуриране

USB или Ethernet.

Повторно заключване

Да

Стандарти за въвеждане на SDI

SD видео стандарти

525i59.94 NTSC, 625i50 PAL

HD видео стандарти

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p47,95, 1080p48, 1080p50, 1080p59,94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Стандарти за видео 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI

Видеостандарти Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Видео стандарти 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI

Съответствие с SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M ниво А и В, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10

Скорости на видео SDI

SDI видеовръзките могат да се превключват между стандартна разделителна способност, висока разделителна способност ниво А и ниво В 3G-SDI, 6G-SDI и 12G-SDI.

Вземане на образци за SDI видео

4:2:2 и 4:4:4

SDI аудио дискретизация

Стандартна телевизионна честота на дискретизация 48 kHz и 24 бита.

Прецизност на цветовете на SDI

4:2:2 и 4:4:4

Цветово пространство SDI

YUV и RGB. 33-точкови LUT могат да се зареждат чрез Teranex Utility.

Стандарти за HDMI изход

Стандарти за SD видео

525i59.94 NTSC, 625i50 PAL

HD видео стандарти

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p47,95, 1080p48, 1080p50, 1080p59,94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Стандарти за Ultra HD видео

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Видео стандарти 4K

4K DCI 23,98p, 4K DCI 24p, 4K DCI 25p

Цветно пространство HDMI

REC 601, REC 709

Прецизност на цветовете HDMI

YUV 4:2:2 в HD, 2K и 4K. 33-точкова LUT може да бъде заредена чрез помощната програма на Teranex.

Софтуер

Софтуерен контрол

Актуализиране на софтуера за Mac™ и Windows™ чрез USB или Ethernet.

Вътрешно обновяване на софтуера

Чрез включеното приложение за актуализация.

Операционни системи


Mac 10.15 Catalina,
Mac 11.1 Big Sur or later.

Windows 10, 64-bit.

Контрол на настройките

Основен контрол на настройките

Мини превключватели, USB и Ethernet чрез безплатна софтуерна програма.

Допълнително управление на предния панел

Предно монтиран интелигентен панел с LCD дисплей, въртящо се копче и шест бутона за настройки.

Изисквания за захранване

Захранване

1 x вградено международно захранване с променлив ток с вход IEC C14. Необходим е захранващ кабел IEC. 100 - 240 V вход за променлив ток.

Захранване през Ethernet

Може да се захранва чрез 48V DC с помощта на PoE+ (захранване по Ethernet).

Консумация на енергия

16 вата

Работен диапазон на напрежението

100 - 240V AC

Физически спецификации

Спецификации за околната среда

Работна температура

0° до 40°C (32° до 104°F)

Температура на съхранение

-20° до 60°C (-4° до 140°F)

Относителна влажност

0% до 90% без кондензация

Какво включва

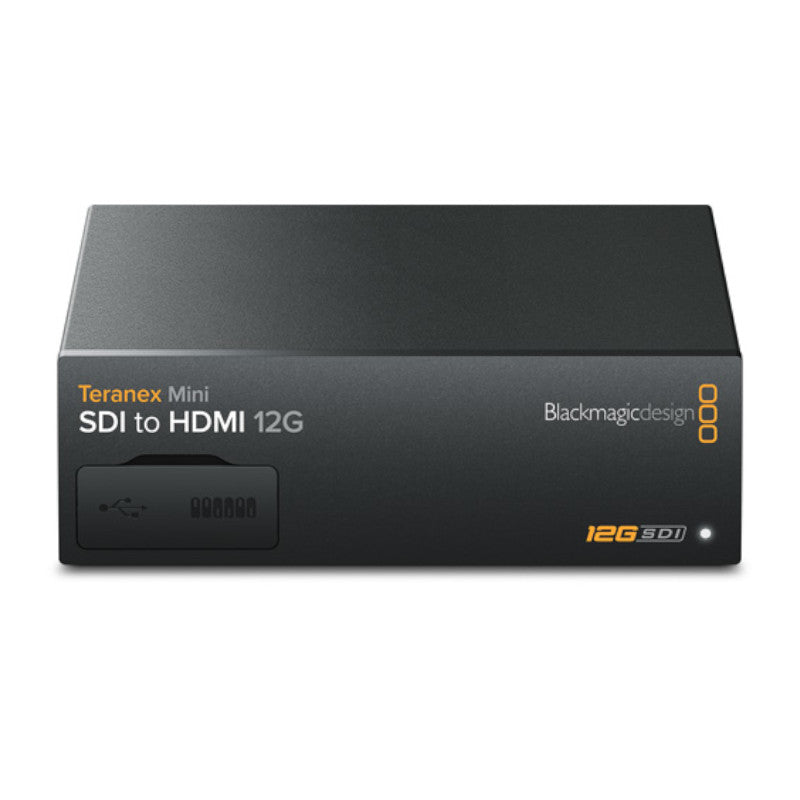

Teranex Mini SDI към HDMI 12G

Портфейл за добре дошли с QR код за изтегляне на софтуер

Гаранция

3-годишна ограничена гаранция на производителя.
