Конвертирайте Quad Link SDI в 12G-SDI, за да можете да свържете Quad Link Ultra HD оборудване с най-новото 12G-SDI Ultra HD оборудване. Позволява оборудване, което използва четири BNC кабела, да бъде свързано с един 12G-SDI BNC кабел за свързване към най-новите маршрутизатори, комутатори, проектори и др. Поддържа 3G-SDI оборудване от ниво A и ниво B.

Връзки

SDI видео входове

4 x 12G-SDI SD/HD/2K/4K с автоматично превключване.

SDI видеоизходи

2 x 12G-SDI.

Поддръжка на много скорости

Автоматично превключване между SD/HD/2K и 4K

Поддръжка на вградено аудио

16 канала.

Актуализации и конфигуриране

USB или Ethernet

Реклокиране

Да

Стандарти

Видео стандарти SD

525i59.94 NTSC, 625i50 PAL

HD видео стандарти

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Стандарти за видео 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI

Видео стандарти Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Видеостандарти 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI

Съответствие със SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M ниво A и B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10

Скорости на видео SDI

SDI видеовръзките могат да се превключват между стандартна разделителна способност, висока разделителна способност ниво А и ниво В 3G-SDI, 6G-SDI и 12G-SDI.

Вземане на образци за SDI видео

4:2:2 и 4:4:4

SDI аудио дискретизация

Стандартна телевизионна честота на дискретизация 48 kHz и 24 бита.

Цветово пространство SDI

YUV И RGB

Софтуер

Софтуерно управление

Надграждане на софтуера за Mac™ и Windows™ чрез USB и Ethernet.

Вътрешно обновяване на софтуера

Чрез включеното приложение за актуализиране.

Операционни системи

Mac 10.15 Catalina,
Mac 11.1 Big Sur or later.

Windows 10, 64-bit.

Контрол на настройките

Основен контрол на настройките

Мини превключватели, USB и Ethernet чрез безплатна софтуерна програма.

Допълнително управление на предния панел

Предно монтиран интелигентен панел с LCD дисплей, въртящо се копче и шест бутона за настройки.

Изисквания за захранване

Захранване

1 x вградено международно захранване с променлив ток с вход IEC C14. Необходим е захранващ кабел IEC. 100 - 240 V вход за променлив ток.

Захранване през Ethernet

Може да се захранва чрез 48V DC с помощта на PoE+ (захранване по Ethernet).

Консумация на енергия

16 вата

Работен диапазон на напрежението

100 - 240V AC

Физически спецификации

Спецификации за околната среда

Работна температура

0° до 40°C (32° до 104°F)

Температура на съхранение

-20° до 60°C (-4° до 140°F)

Относителна влажност

0% до 90% без кондензация

Какво включва

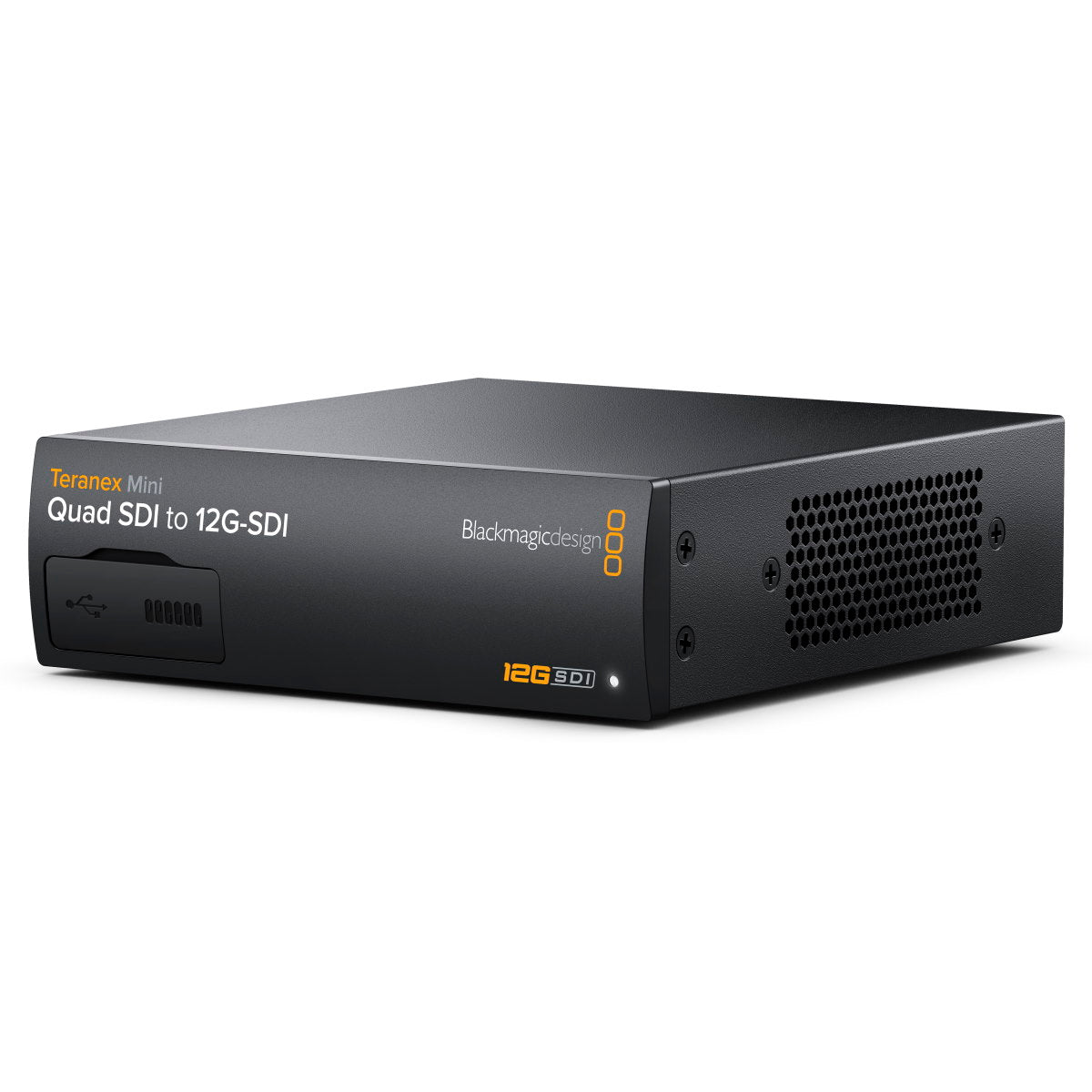

Teranex Mini Quad SDI към 12G-SDI

Портфейл за добре дошли с QR код за изтегляне на софтуер

Гаранция

3-годишна ограничена гаранция на производителя.
