Преносим SDI към Audio De-embedder
› Поддръжка на 3G/HD/SD-SDI
› Де-ембедване на произволни 2 канала от първите 8 вградени аудио канала
› AES/EBU аудио изход
› 6.35 mm балансиран аудио изход
› 2x SDI loop изхода
› Индикатори за захранване/вход/изход
› Pole-tap 6–18V DC вход за захранване
› Здрава алуминиева конструкция
› Долни резби за монтаж

SDI Audio De-embedder

S-4609 е преносим мини конвертор за отделяне на аудио от SDI сигнал. Поддържа SDI до 3 Gb/s и е широко приложим при телевизионни продукции на терен, както и при професионално аудио/видео преобразуване и пренос.

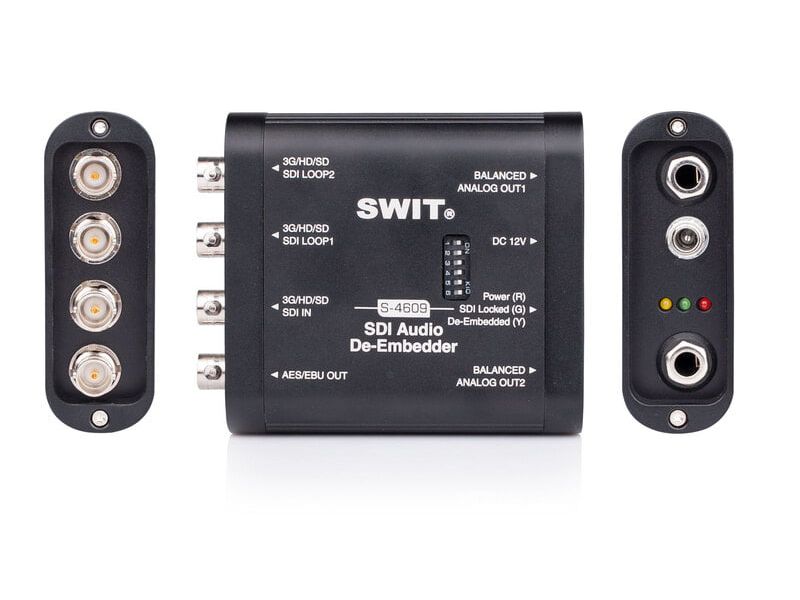

Входове и изходи

S-4609 предлага:
• 1x 3G/HD/SD-SDI вход
• 2x 3G/HD/SD-SDI loop изхода (с повторно тактоване – reclocked)
• 1x AES/EBU дигитален аудио изход (2 канала)
• 2x 6.35 mm аналогови аудио изхода (балансирани)

Ако са свързани едновременно AES/EBU и аналогови аудио изходи, активен е само AES/EBU.

Избор на канали за де-ембедване

Чрез 6 превключвателя

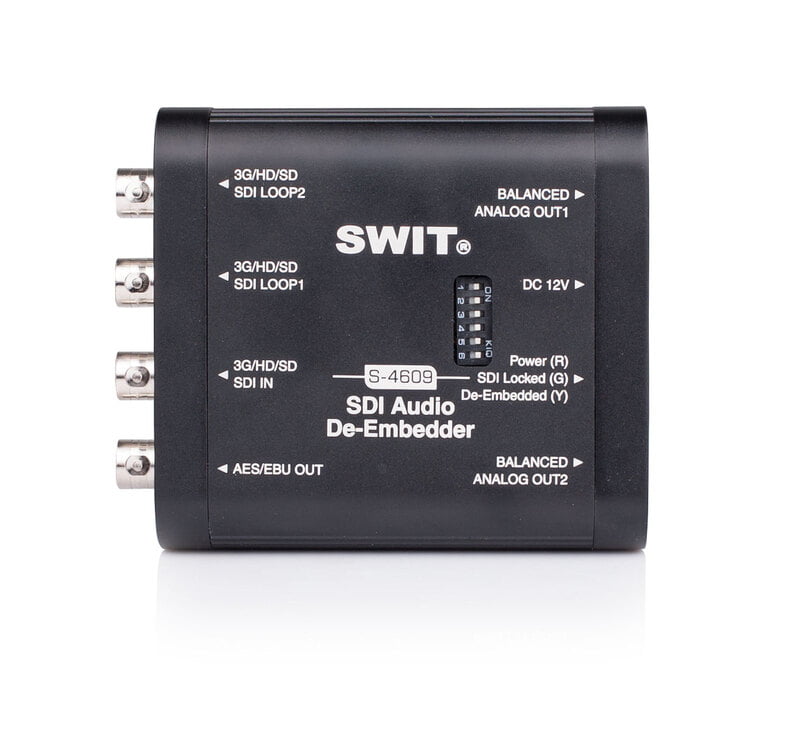

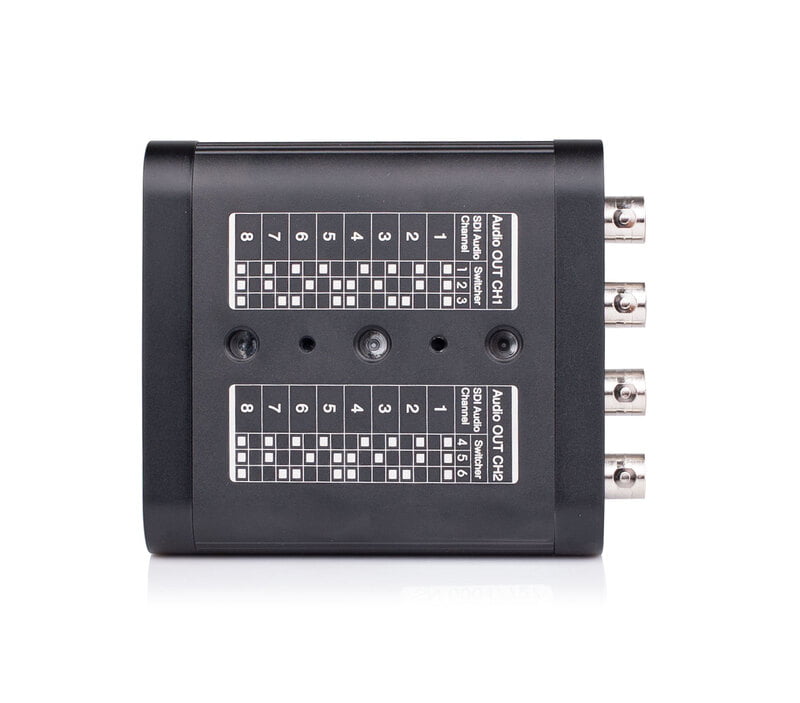

S-4609 може да отдели произволни 2 канала измежду първите 8 вградени SDI аудио канала. Потребителят избира кои канали да бъдат извлечени чрез 6-те превключвателя на предния панел. На задната страна е налична схема с описание на функциите на превключвателите.

Индикатори за статус

Захранване / SDI вход / Де-ембед

Устройството разполага с 3 LED индикатора – за свързано захранване, разпознаване на SDI вход и статус на извлеченото аудио.

Захранване

Pole-tap DC вход

Конверторът се захранва чрез pole-tap DC конектор. В комплекта е включен AC-DC адаптер, а също може да бъде захранен и от 6–18

Вход

• BNC ×1
  3G/HD/SD-SDI вход ×1

Изход

• BNC ×2
  3G/HD/SD-SDI loop изход ×2

• BNC ×1
  AES/EBU дигитален аудио изход ×1

• 6.35 mm ×2
  Аналогов аудио изход (балансиран) ×2

Видео формати (SDI)

• 1080p (60 / 59.94 / 50)

• 1080i (60 / 59.94 / 50)

• 1080p (30 / 29.97 / 25 / 24 / 23.98)

• 1080psf (30 / 29.97 / 25 / 24 / 23.98)

• 720p (60 / 59.94 / 50)

• 480i (59.94)

• 576i (50)

Аудио формати

Дигитално аудио

• Тип: AES/EBU

• Изходно ниво: 5Vp-p

• Семплираща честота: 48kHz

Аналогово аудио

• Максимално изходно ниво: +24dBu

• Честотен обхват: 20Hz – 20kHz

Общи данни

Консумация на енергия: ≤3W
Работно напрежение: DC 6–18V

Работна среда:

• Температура: 0°C ~ +50°C

• Влажност: 10%–90%

Размери: 98 × 84 × 29 mm
Тегло:

• Нетно: 235 g

• С опаковка: 0.55 kg
