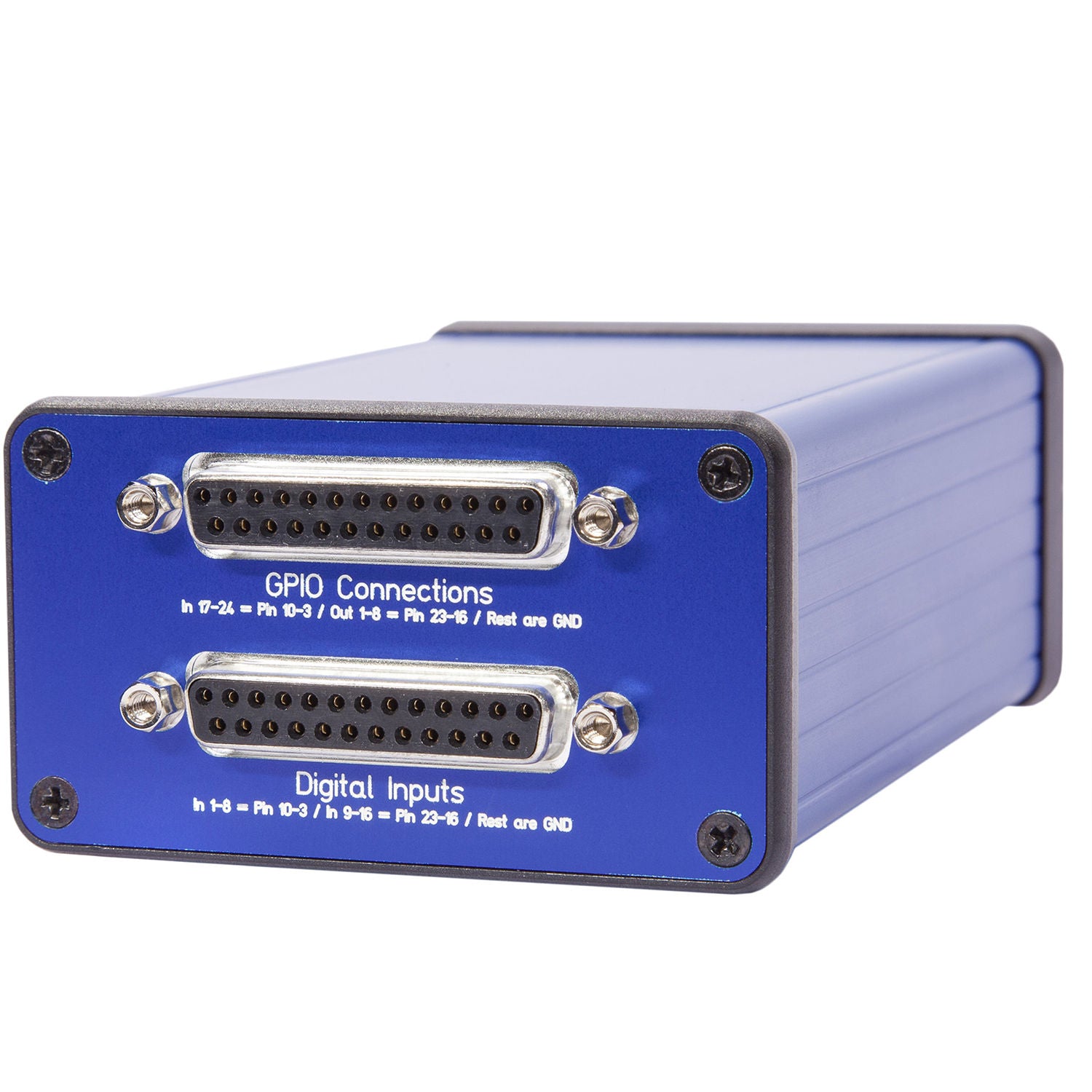

От фабриката кутията е конфигурирана да управлява идентификатори на камери 1-8. Когато вход 1-8 е затворен към GND, червеният флаг за отчитане на камерата 1-8 съответно ще се зададе на SDI изхода от кутията. По същия начин вход 9-16 (на същия DB25 конектор) ще доведе до задаване на зелен сигнал (преглед) на SDI изхода.

Ако искате да контролирате сигнализацията на идентификатори на камери, различни от 1-8, или ако искате само червена сигнализация за камера 1-16 например, просто конфигурирайте входовете в уеб интерфейса.
SDI входът трябва да бъде свързан към източника за обратна връзка на камерата. Обикновено това е програмен изход и евентуално обогатен с данни от CCU чрез превключвател ATEM, RCP SKAARHOJ или щита Arduino на Blackmagic. Кутията SDI Tally преминава през цялата информация от CCU и отменя само информацията Tally.

Поддръжка на камери
Blackmagic 3G-SDI Arduino Shield поддържа следните формати: 720p50, 720p59,94, 720p60, 1080i50, 1080i59,94, 1080i60, 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94 и 1080p60, но не е задължително камерата да работи със същия видеоформат като входа на програмата, така че можете да използвате камери в Ultra HD, докато протоколът на камерата се изпраща по HD сигнал към камерата.
