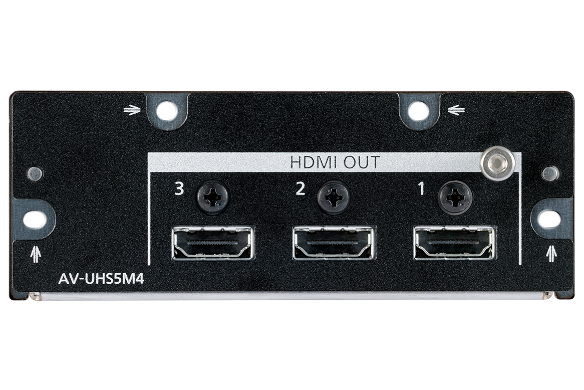

Panasonic AV-UHS5M4G е професионален HDMI 2.0 изходен разширителен модул, предназначен за 4K Live Switcher Panasonic AV-UHS500. Картата добавя три независими HDMI 2.0 видеоизхода, като значително разширява възможностите на видеосуичера при телевизионни продукции, концертни събития, спортни предавания, корпоративни AV инсталации и live streaming.

Всеки HDMI изход разполага със собствен висококачествен скалер (Scaler), който позволява независимо задаване на изходната резолюция и видеоформат. Това прави възможно едновременното използване на професионални 4K монитори, Full HD дисплеи, мултивю екрани, LED стени и проектори с различни разделителни способности, без необходимост от външни видео процесори.

Изходите могат да бъдат конфигурирани свободно и да извеждат различни сигнали от видеосуичера, включително Program (PGM), Preview (PVW), Clean Feed (CLN), ME Program, Multi Viewer, AUX изходи и Key Out, което осигурява висока гъвкавост при изграждането на сложни многокамерни продукции.

Всеки HDMI канал поддържа и конвертиране на цветово пространство (Color Space Conversion), което гарантира съвместимост с различни типове дисплеи и професионални AV системи. Заедно със скалера това позволява лесна интеграция както в UHD, така и в HD работни среди.

AV-UHS5M4G е един от шестте опционални модула за AV-UHS500. В един видеосуичер могат да бъдат инсталирани един или два HDMI изходни модула, което позволява разширяване с до 6 допълнителни HDMI изхода според конкретните изисквания на продукцията.

Основни характеристики

• Опционален HDMI 2.0 изходен модул за Panasonic AV-UHS500
• Добавя 3 независими HDMI 2.0 изхода
• Възможност за инсталиране на до два модула в един AV-UHS500
• Независим Scaler за всеки HDMI изход
• Независима настройка на изходната резолюция за всеки канал
• Поддръжка на Color Space Conversion
• Свободно конфигуриране на всеки HDMI изход
• Поддържа извеждане на:
  • Program (PGM)
  • Preview (PVW)
  • Clean Feed (CLN)
  • ME Program
  • Multi Viewer (MV1/MV2)
  • AUX 1–4
  • Key Output
• Подходящ за UHD и Full HD продукции
• Идеален за професионални монитори, проектори, LED стени и мултивю дисплеи
• Захранване директно от AV-UHS500 без необходимост от външен адаптер.

Технически характеристики

• Модел: AV-UHS5M4G
• Тип: HDMI Output Expansion Card
• Съвместимост: Panasonic AV-UHS500
• HDMI изходи: 3 × HDMI 2.0
• Вграден Scaler: Да (за всеки изход)
• Color Space Conversion: Да
• Поддържани режими на изображението:
  • Fit-V
  • Fit-H
  • Full
  • Full 90%
  • Full 80%
• Поддържани изходни резолюции:
  • Native
  • Auto
  • WQHD (2560 × 1440)
  • WUXGA (1920 × 1200)
  • UXGA (1600 × 1200)
  • WSXGA+ (1680 × 1050)
  • SXGA (1280 × 1024)
  • WXGA (1280 × 768)
  • XGA (1024 × 768)
• Цветови режими:
  • Auto
  • RGB
  • YUV 4:4:4
  • YUV 4:2:2
• Захранване: DC 12 V (от AV-UHS500)
• Консумация: 16 W
• Размери: 112 × 42 × 166 mm
• Тегло: приблизително 353 g

Приложения

AV-UHS5M4G е предназначен за професионални 4K и HD продукции, при които е необходимо едновременно извеждане на различни видео сигнали към множество устройства. Типични приложения включват:

• Телевизионни студиа
• OB ванове
• Концертни и сценични продукции
• Спортни събития
• Live streaming
• Конферентни центрове
• Корпоративни презентации
• Университети
• Конгресни и изложбени центрове

Благодарение на трите независими HDMI изхода с индивидуални скалери, AV-UHS5M4G позволява изграждането на гъвкави многодисплейни системи без необходимост от допълнителни външни видео процесори.
