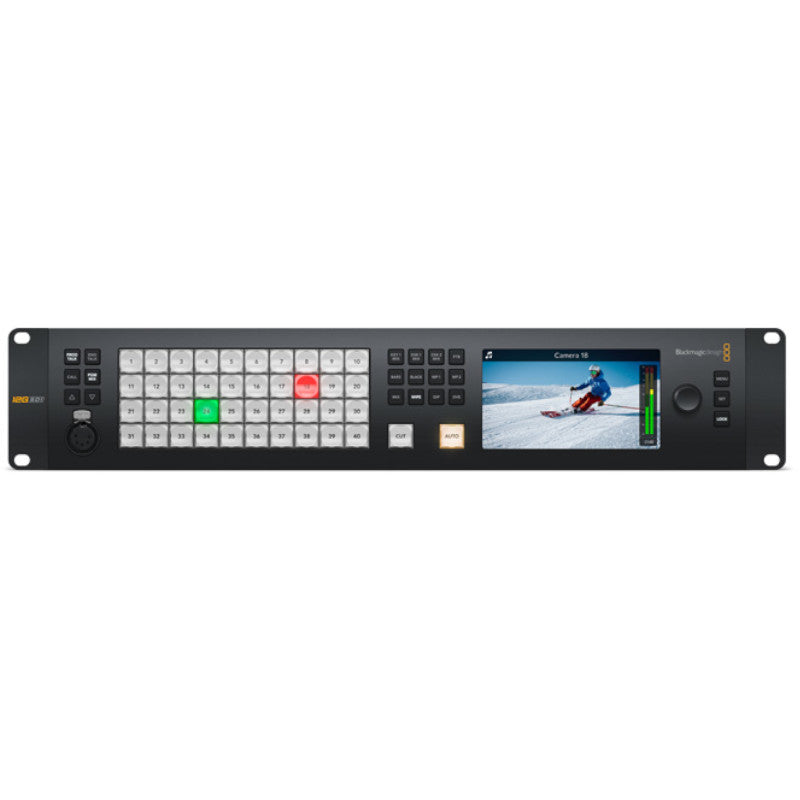

ATEM 4 M/E Constellation 4K е масивен 4 M/E Ultra HD превключвател за продукция на живо. Разполага с 40 конвертирани по стандарт 12G-SDI входа, 24 12G-SDI спомагателни изхода, 4 DVE, 16 ATEM Advanced Chroma Keyers, 4 медийни плейъра, 4 независими Ultra HD мултизрителя, 2 SuperSource процесора и др. Получавате дори вградена обратна връзка и професионален 156-канален аудиомиксер Fairlight с еквалайзер и динамика!

Връзки

Общо видеовходове

40

Общо видеоизходи

28

Общо спомагателни изходи

24

Скорости на SDI

1.5G, 3G, 6G, 12G.

Общо аудио входове

2 x балансиран 1/4 инчов жак,

1 x 32 стерео канала BNC MADI in,

1 x 5 пинов XLR Talkback.

Общо аудио изходи

2 x балансиран 1/4 инчов жак,

2 x 32 стереоканален BNC MADI изход,

1 x 5 пинов XLR Talkback.

Връзки за времеви код

Няма

Референтен вход

Tri-Sync или Black Burst.

Повторна синхронизация на видеовхода

На всички 40 входа.

Конвертори за честота на кадрите и формат

На всички 40 входа.

SDI видео входове

40 x 10-битов 720p, 1080i, 1080p, 2160p.

SDI аудио входове

2 Ch вградено аудио на всички SDI входове.

Допълнителни аудио входове

1 x 5 pin XLR Talkback.

Видеоизходи SDI

28 x 10-битови 720p, 1080i, 1080p, 2160p.

SDI аудио изходи

2 Ch, вграден в SDI изхода на всички изходи.

Допълнителни аудио изходи

1 x 5 pin XLR Talkback.

Програмни изходи SDI

Всеки от 24-те SDI изхода.

Конвертиран надолу SDI програмен изход

Няма

Изходи за предварителен преглед на SDI

Всеки от 24-те SDI изхода.

Изходи SDI Multi View

4

HDMI изходи за многократен преглед

Няма

Изход за уеб камера

1 x USB-C, поддържащ 720p или 1080p при PGM честота на кадрите.

Дистанционно управление

RJ12 поддържа RS-422.

Свързване на контролния панел

Ethernet поддържа 10/100/1000 BaseT. Позволява директна връзка между панела и шасито или чрез мрежата.

Вътрешен генератор на времеви код

Да

Talkback

RJ45 за системи за обратна връзка от трети страни.

Tally Output

Добавена е връзка чрез Ethernet към продукта Blackmagic Design GPI и Tally Interface. (Не е включен в комплекта).

Компютърен интерфейс

1 x порт USB-C.

Стандарти

SD видео стандарти

Няма

HD видео стандарти

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Стандарти за Ultra HD видео

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Съответствие със SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 and SMPTE 2082‑10, SMPTE 2082‑12.

Video Sampling

4:2:2

Прецизност на цветовете

10-bit.

Цветово пространство

REC 709, REC 2020.

Автоматично превключване на SDI

Автоматично разпознава между 1.5G-SDI, ниво A и ниво B 3G SDI, 6G SDI и 12G SDI.

Специфики на продукта

Upstream Keyers

16

Downstream Keyers

4

Advanced Chroma Keyers

16

SuperSource

2

Talkback Support

Yes

Mix Minus Support

Yes

Linear/Luma Keyers

21

Transition Keyer (Stinger/DVE)

4 Stinger, 4 DVE.

Общ брой слоеве

28

Генератори на модели

21

Генератори на цветове

2

DVEs

4

Контролен панел

Аварийно превключване на предния панел, софтуер или допълнителен хардуерен панел.

Прозорци с възможност за маршрутизиране

64

Tally

Червено за програма и зелено за преглед.

Етикети на източника на Windows

Да

Мониторинг с няколко изгледа

4 x 16 опции за модели с множество изгледи за общо до 64 изгледа.

Видео стандарт с множество изгледи

Изберете HD или Ultra HD.

Медийни плейъри

4

Канали

Попълване и ключ за всеки медиен плейър.

Media Pool капацитет за неподвижни изображения

40

Media Pool капацитет за клипове

4

Дължина на клипа в 720 HD

3200 кадъра.

Дължина на клипа в 1080 HD

1600 кадъра.

Дължина на клипа в Ultra HD

400 кадъра.

Media Pool Формат на неподвижното изображение

PNG, TGA, BMP, GIF, JPEG и TIFF.

Media Pool Video File Format

TGA Sequence.

Media Pool Audio File Format

WAV, MP3 and AIFF.

Дисплей

Интерфейс

Минимална разделителна способност на монитора 1366 x 768.

Преден панел

Вграден HD LCD монитор за видео, 42 светодиодни бутона за настройка и аварийно превключване, 8 бутона за източник, 4 бутона за преход, 6 бутона за избор и смесване на разговора, копче за управление на менюто и бутон за настройка, бутон за заключване на предния панел.

Обработка

Забавяне на обработката

TBA

Аудио миксер

Миксер със 156 канала с възможност за избор на включване/изключване/аудио-следване-видео.

Измерване на нивото и пиковите стойности.

Контрол на главното усилване.

6-лентов параметричен еквалайзер, динамика, включително разширител, гейт, компресор и ограничител.

Down Conversion

TBA

Софтуер

Включен контролен панел

Контролният панел на софтуера на ATEM е включен безплатно за Mac 12.0 Monterey, Mac 13.0 Ventura или по-нова версия и Windows 10 и 11.

Актуализации на софтуера

С помощта на USB C връзка се свързва директно с компютри с Mac OS или Windows. Включва помощна програма за настройка на ATEM.

Конфигурация

Задайте чрез контролния панел на софтуера ATEM, с изключение на IP адреса на шасито ATEM, който се задава чрез помощната програма за настройка на ATEM, свързана чрез USB C към шасито.

Операционни системи

Mac 12.0 Monterey,
Mac 13.0 Ventura или по-нова версия.

Windows 10 and 11.

Изисквания за захранване

Захранване

2 x вътрешен 100 - 240 AC 50/60Hz.

Използване на енергия

TBA

Физически спецификации

Физическа инсталация

Височина на 2 стелажни единици.

Спецификации за околната среда

Работна температура

0° до 40° C (32° до 104° F)

Температура на съхранение

-20° до 60° C (-4° до 140° F)

Относителна влажност

0% до 90% без кондензация

Какво е включено

ATEM 4 M/E Constellation 4K

Портфейл за добре дошли с QR код за изтегляне на софтуер

Гаранция

12 месеца ограничена гаранция на производителя.
