Audio-Technica LINK is a proprietary communication protocol. It transmits uncompressed multi-channel digital audio and control information via category cables with minimal latency. One of the key advantages of Audio-Technica LINK is the ability to power Audio-Technica LINK microphone solutions, eliminating the need for a power cable or standard PoE switch.

The flexibility and scalability of Audio-Technica LINK make it ideal for any audio installation, no matter the size or use case. Audio-Technica LINK is not an internet protocol (AoIP), but it does operate via category cables. This makes it extremely secure independent data chain.

With this flexible solution, integrators and end users benefit from:

• Inherently Secure (Not a Network Protocol)
• Uncompressed multi-channel digital audio and control
• Low latency
• Efficient system audio routing and control within the ATDM Mixer Web Remote
• Daisy-chaining capability that scales easily
• Fewer audio cables

The LINK protocol lets you transmit uncompressed multi-channel digital audio signals from LINK-enabled devices to be individually assigned to the input channels of our Digital SmartMixers®.

Bridge to Dante® Network

Although Audio-Technica LINK doesn’t work directly with non-Audio-Technica endpoint devices, you can use the ATDM-1012DAN as a bridge to a Dante Network for non-Audio-Technica products.

Add Link Extenders

Link Extenders are used to provide power to endpoints downstream. How the Link Extenders are powered determines the number of downstream devices that can be powered.

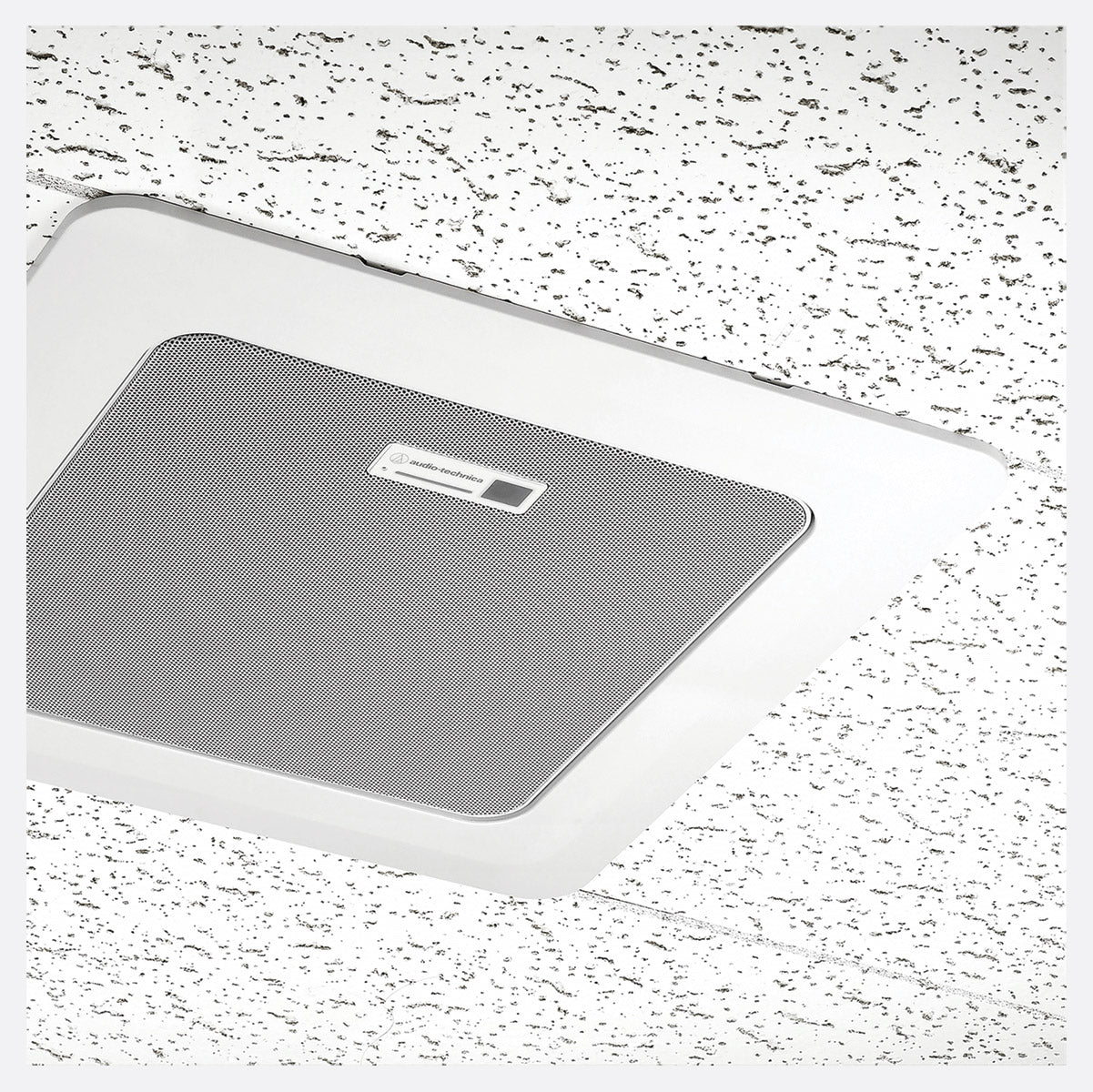

The ATND1061LK beamforming ceiling array microphone seamlessly integrates into a the Audio-Technica LINK protocol providing an ideal solution for conference rooms, boardrooms, and meeting spaces large and small.

A-T’s award-winning Engineered Sound Wireless System may be integrated into the Audio-Technica LINK protocol using the ESW-R4180LK receiver, offering simple, smart, and scalable high-quality audio.

ATCP-W01R
The ATCP-W01R control panel is a wall-mount unit that provides convenient volume control for a connected A-T digital SmartMixer®

ATCP-W02R
The ATCP-W02R control panel is a wall-mount unit that works with Web Remote to provide convenient control of A-T digital SmartMixer® presets and audio adjustments.

Daisy-chain connection for multi-channel transmission

Audio-Technica LINK (*1) is a proprietary communication protocol developed by Audio-Technica. It leverages IP (Internet Protocol) technology for transmission of uncompressed multi-channel digital audio and for information control with minimal latency. One of the key advantages of Audio-Technica LINK is the ability to power Audio-Technica LINK endpoint devices, eliminating the need for a power cable or standard PoE switch.

The protocol allows the transmission of multi-channel digital audio signals from endpoint devices to be individually assigned to the input channels of Audio-Technica’s ATDM line of mixers. This flexibility enables efficient system audio routing and control.

One notable benefit of Audio-Technica LINK is a reduced number of audio cables required. By utilizing general-purpose LAN (Local Area Network) cables (*2), the protocol eliminates the need for multiple analog audio cables for multi-channel transmission. This significantly simplifies cable management and installation processes.

Another advantage of Audio-Technica LINK is its daisy-chaining capability. Multiple Audio-Technica LINK devices can be interconnected in a chain, making installation and setup even more convenient. This feature sets it apart from other IP technology-based communication protocols that typically require a star topology connection to an Ethernet (PoE) switch.

Audio-Technica LINK offers a variety of benefits, including uncompressed digital audio transmission, low latency, power for endpoint devices, reduced cable routing, and simplified installation through daisy-chaining. These features make Audio-Technica LINK a compelling communication protocol for professional audio applications.

*1 Audio-Technica LINK works only between Audio-Technica devices and cannot be used with general Network switches.

*2 LAN cables must be CAT 5e or higher and shielded with a conductor size of 24 AWG diameter or larger.

• Daisy-chain connection for multi-channel transmission
• Instantly locates the speaker and adjusts the beam without picking up unwanted noise
• Microphone can identify typing sounds and paper flipping noises
• No need for microphones or cables at the table
• Same size as a wireless LAN access point
• Control zones and various settings with dedicated software

Зони на покритие

Изходен канал 1 може да бъде конфигуриран с 16 дефинирани от потребителя зони на покритие, в рамките на които участникът в срещата може да седи или да се движи, докато говори. Лъчът ще проследява и поддържа микрофона фокусиран върху гласа на говорещия, като свежда до минимум шума в помещението. Само една от 16-те зони на покритие може да бъде отворена в даден момент, като микрофонът автоматично избира зоната с най-силен сигнал, идентифициран като говор. Зоните на покритие могат да бъдат полезни за улавяне на неприоритетни или непланирани участници. Всеки микрофон поддържа максимум 6 едновременни лъча, както е определено по-долу: Един лъч ще покрие до 16 зони на покритие Пет едновременни лъча ще покрият до 16 приоритетни зони Неограничени зони на изключване

Приоритетни зони

Изходните канали 2-6 могат да бъдат конфигурирани с 16 дефинирани от потребителя приоритетни зони. Приоритетните зони гарантират, че участниците в тези зони, независимо дали са седнали или се движат, получават приоритет пред участниците в зоните на покритие. (Приоритетните зони обаче могат да бъдат дефинирани и в рамките на съществуваща зона на покритие.) Максимално пет приоритетни зони могат да бъдат отворени в даден момент, като всяка отворена зона избира най-силния сигнал, идентифициран като говор. Приоритетните зони могат да бъдат полезни за осигуряване на приоритет за известните места на участниците в стаята.

Във всички изходни канали 80-градусовите ортогонални лъчи на микрофона могат да се фокусират върху конкретна точка в пространството, като предотвратяват улавянето на нежелани шумове.

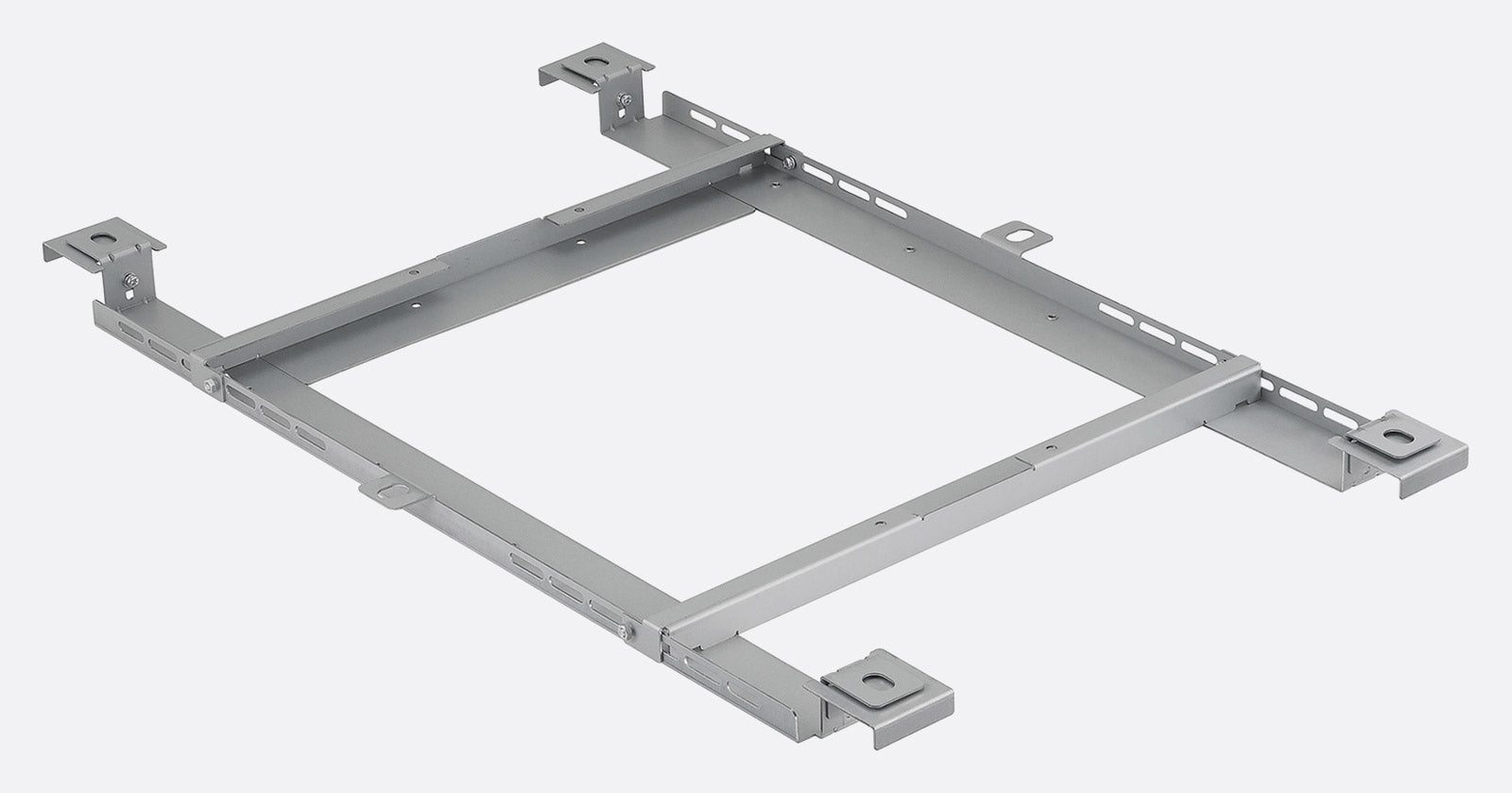

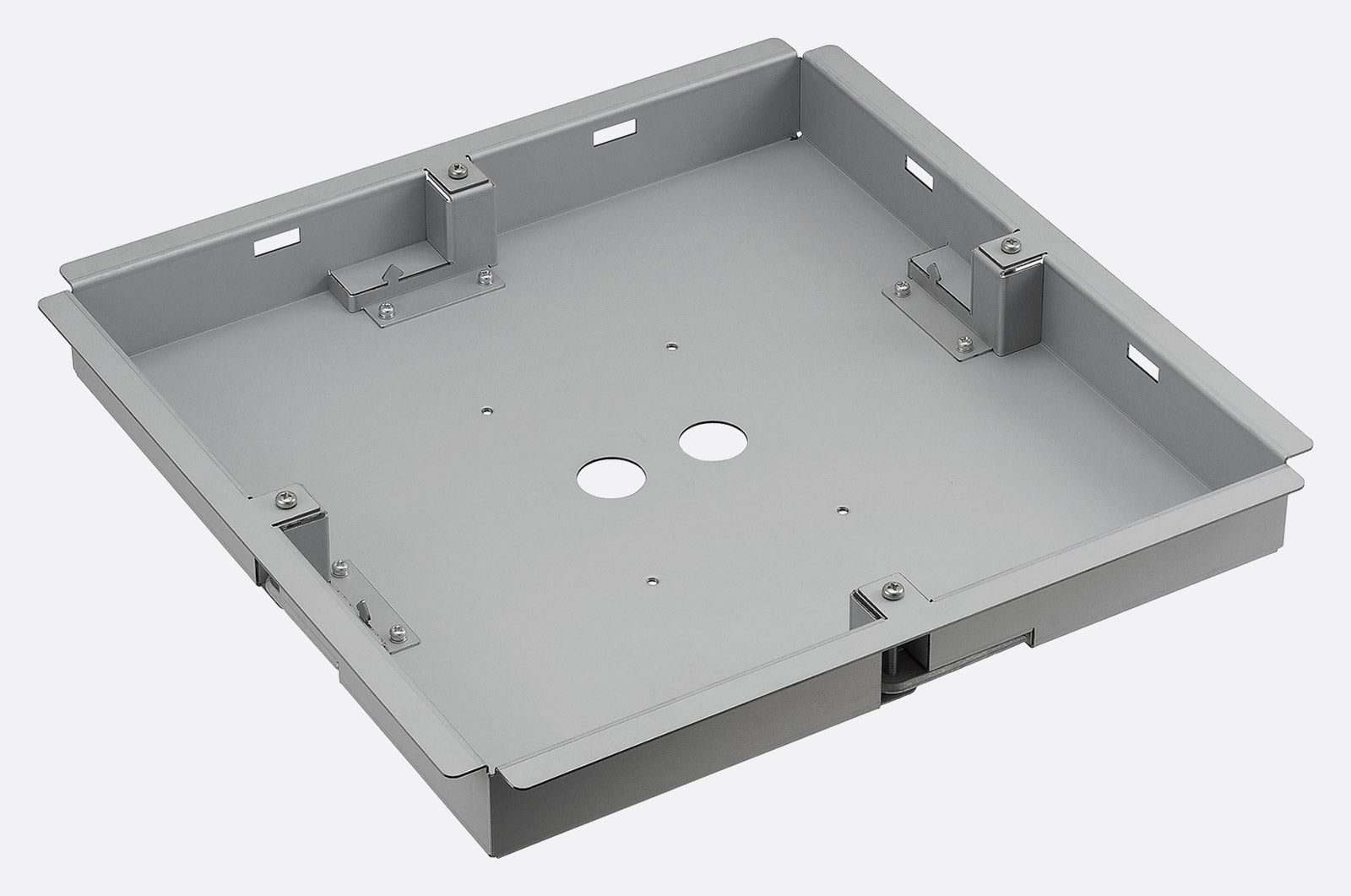

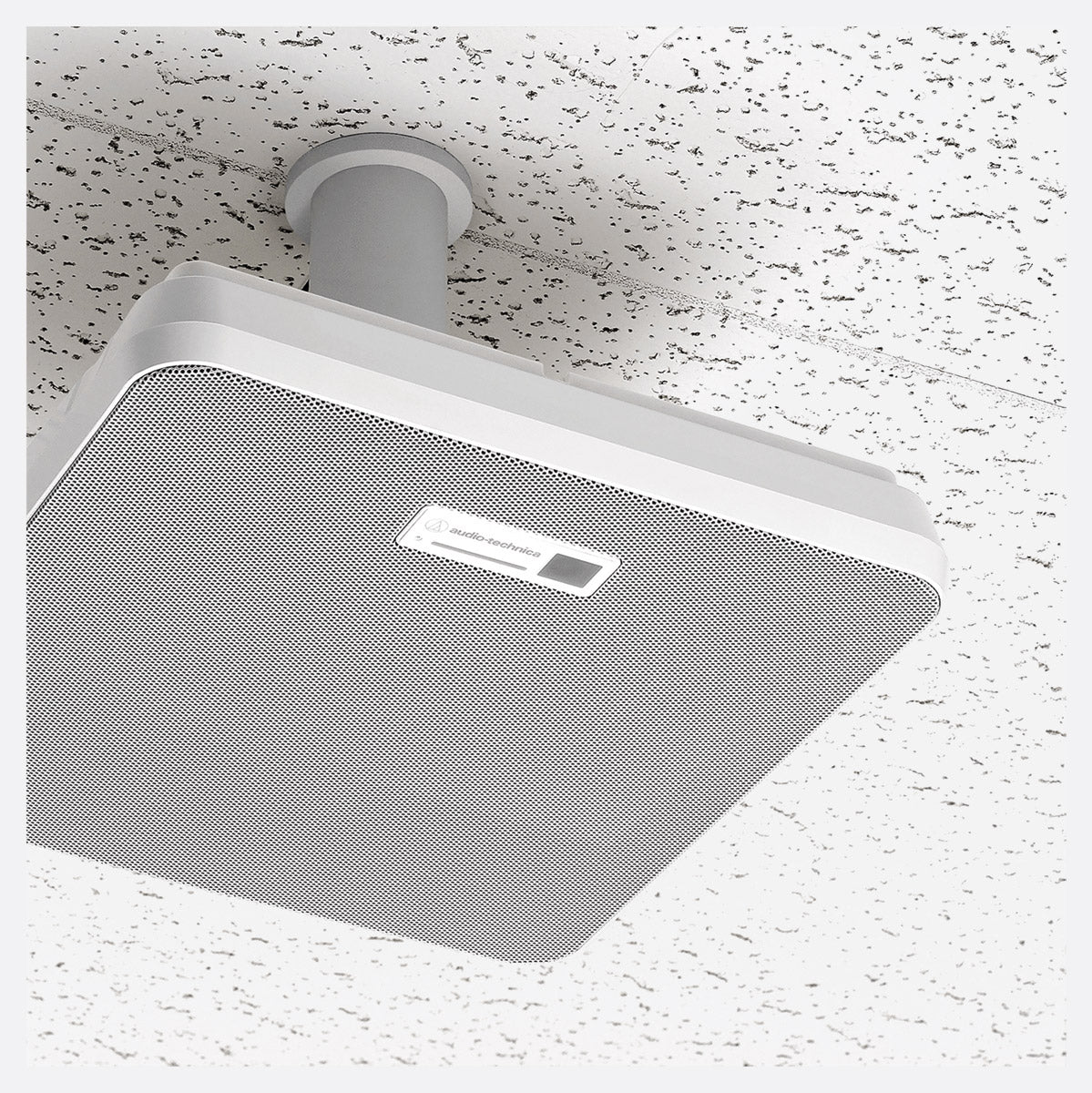

ATND1061 може да се монтира на повърхността или в падащ или твърд таван, или да се монтира в пространства с отворена архитектура чрез стандартен монтаж VESA. ATND1061 е съвместим с UL 2043 за монтаж в помещения с вентилация. Включени са всички монтажни елементи, предпазни кабели, монтажен хардуер и аксесоари.

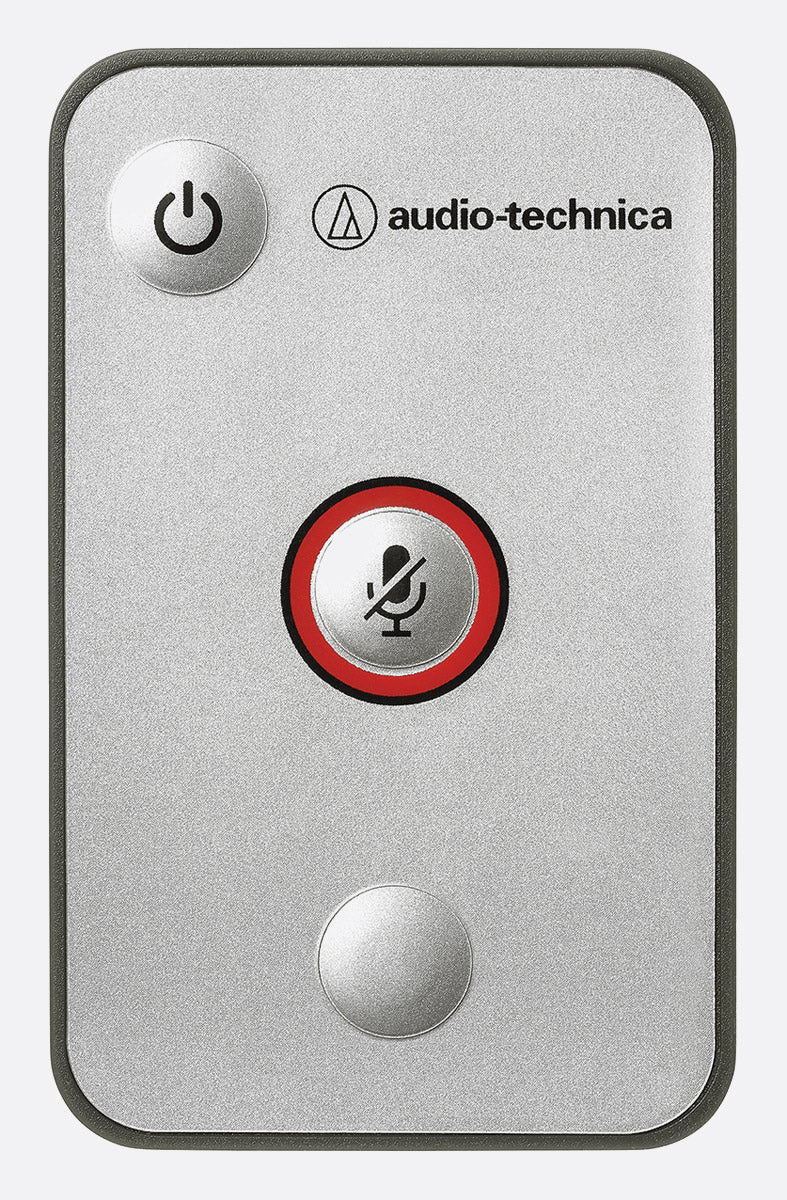

Включено е и инфрачервено дистанционно управление, което позволява на потребителите бързо да заглушават микрофона, когато в конфигурацията на помещението не е налична функция за заглушаване. IR дистанционното може да се използва и за извикване на предварителни настройки или за включване и изключване на режима за пестене на енергия.

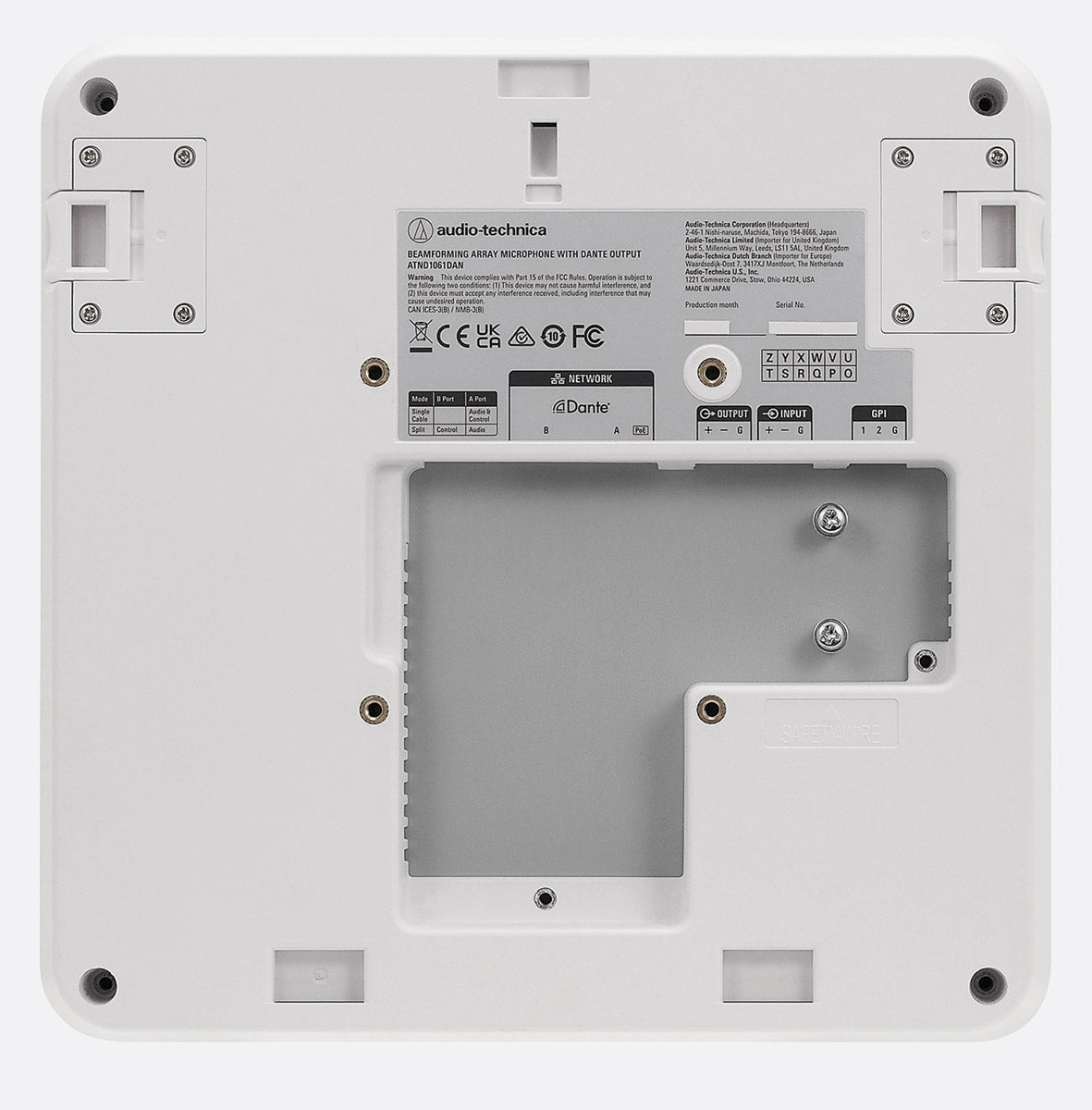

ATND1061DAN с поддръжка на Dante има два мрежови порта, които могат да бъдат конфигурирани така, че да отговарят на всяко изискване за инсталация. В „Режим на един кабел“ данните за управление на аудиосистемата Dante и микрофона се изпращат заедно по един стандартен кабел от категория. В режим „Разделен кабел“ данните за управление на аудиосистемата Dante и микрофона се изпращат поотделно по два кабела от категория.

Plug-ins are available for popular control systems.

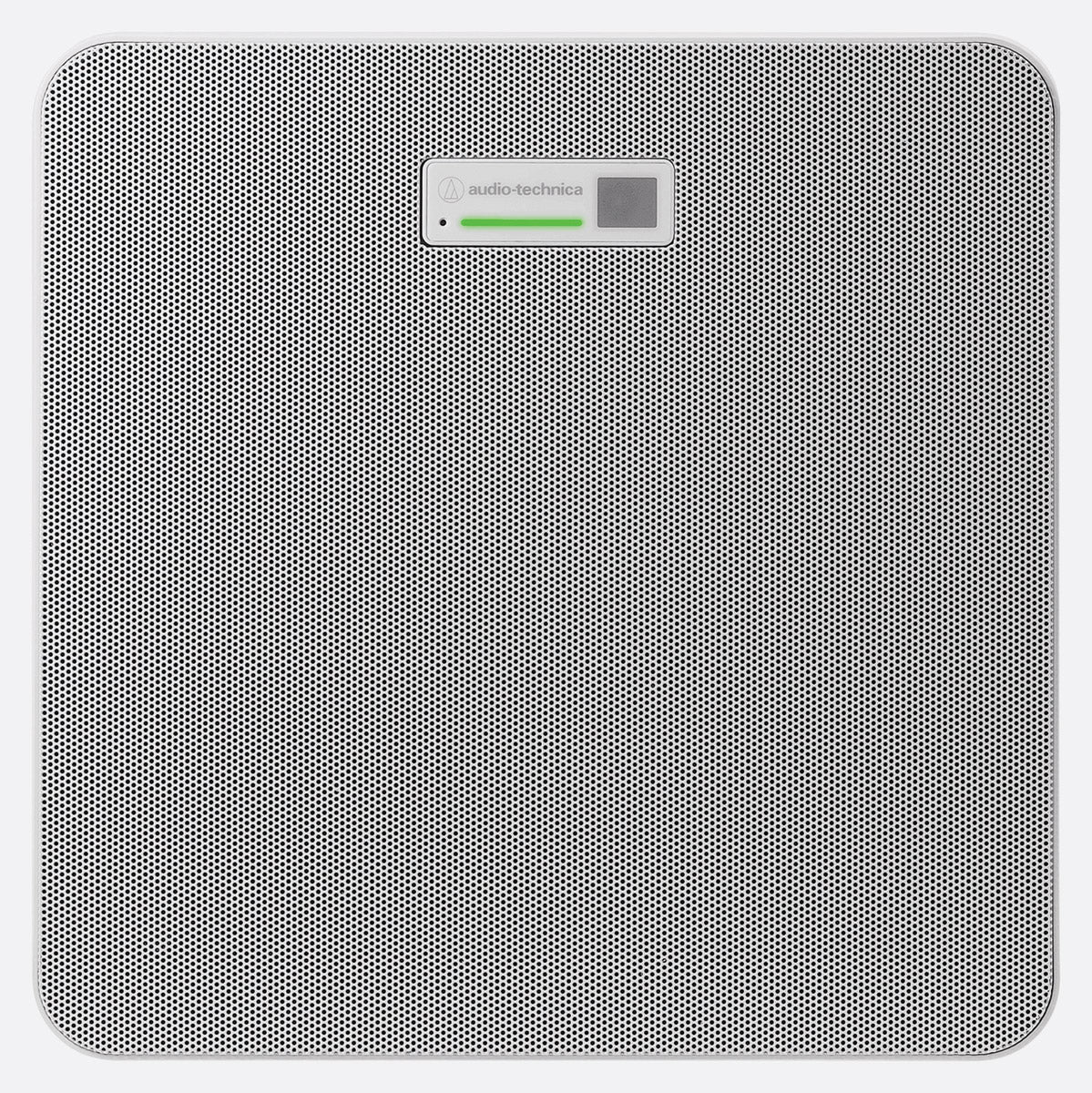

Микрофонната решетка ATND1061 е идеално решение за големи и малки конферентни зали, заседателни зали и помещения за срещи.

Мощен вграден DSP: автоматичен микс, анулиране на акустичното ехо, намаляване на шума, автоматичен контрол на усилването и 4-лентов еквалайзер

Удобен за потребителя софтуер Digital Microphone Manager лесно конфигурира настройките на един или няколко микрофона ATND1061

Шест индивидуални изходни канала с до 32 дефинирани от потребителя зони за приемане на микрофони осигуряват гъвкавост за покриване на голямо разнообразие от размери на помещения и типове срещи

Изходен канал 1 може да се конфигурира с до 16 дефинирани от потребителя зони на покритие, за да се осигури покритие на неприоритетни или непланирани участници.

Изходни канали 2-6 могат да бъдат конфигурирани с до 16 дефинирани от потребителя приоритетни зони, за да се осигури приоритетно приемане на участници на известни места

Патентованата технология за откриване на гласова дейност (VAD) позволява на микрофона да различава глас от нежелани шумове, като например разбъркване на хартия

В софтуера могат да се зададат зони на изключване, за да се избегнат известни източници на нежелани шумове (например системи за обработка на въздуха)

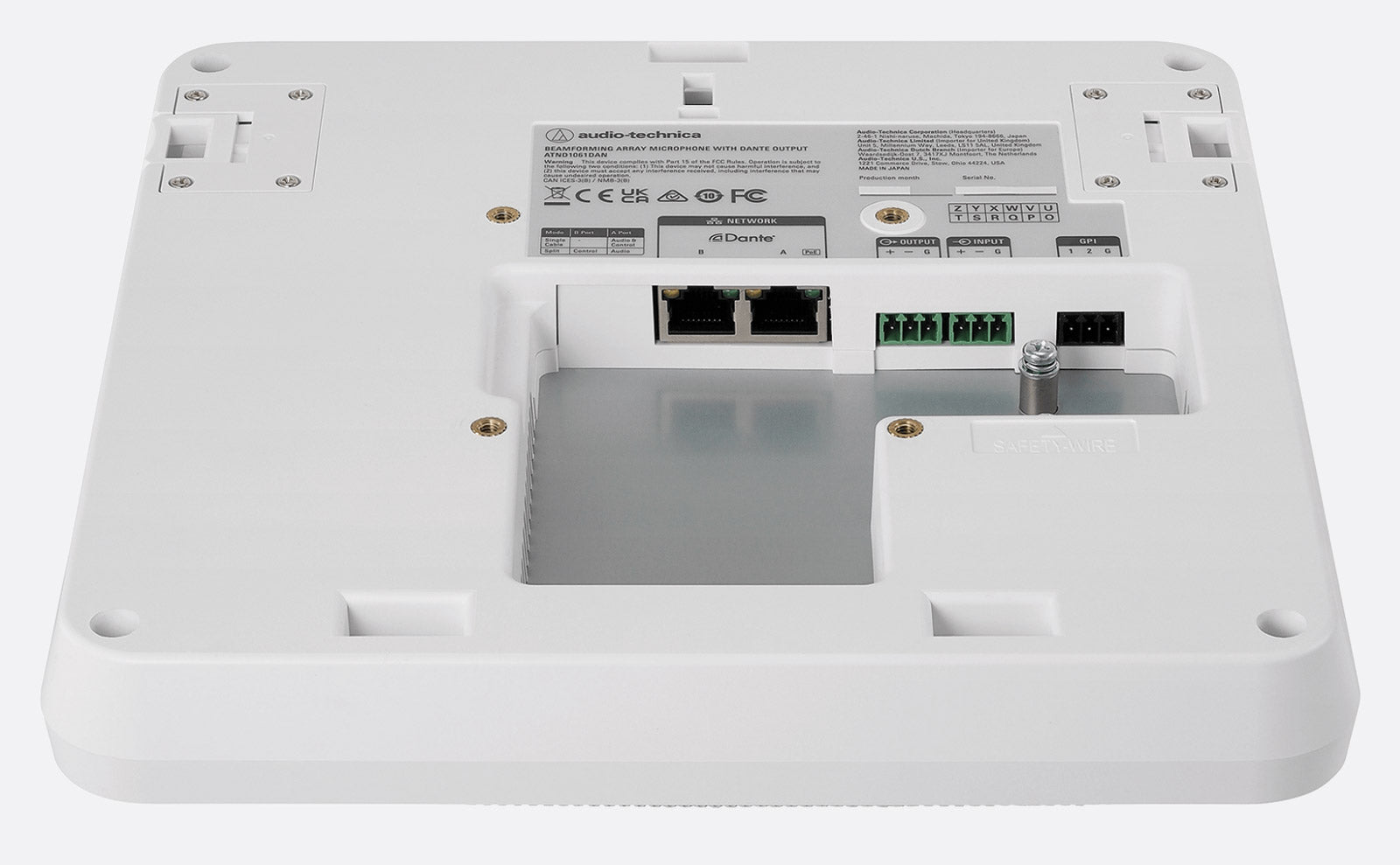

Два мрежови порта с режими Single Cable (един кабел) и Split (разделяне) за изпращане на данни за управление на аудиосистемата Dante и микрофона заедно или поотделно по кабел от категория (ATND1061DAN)

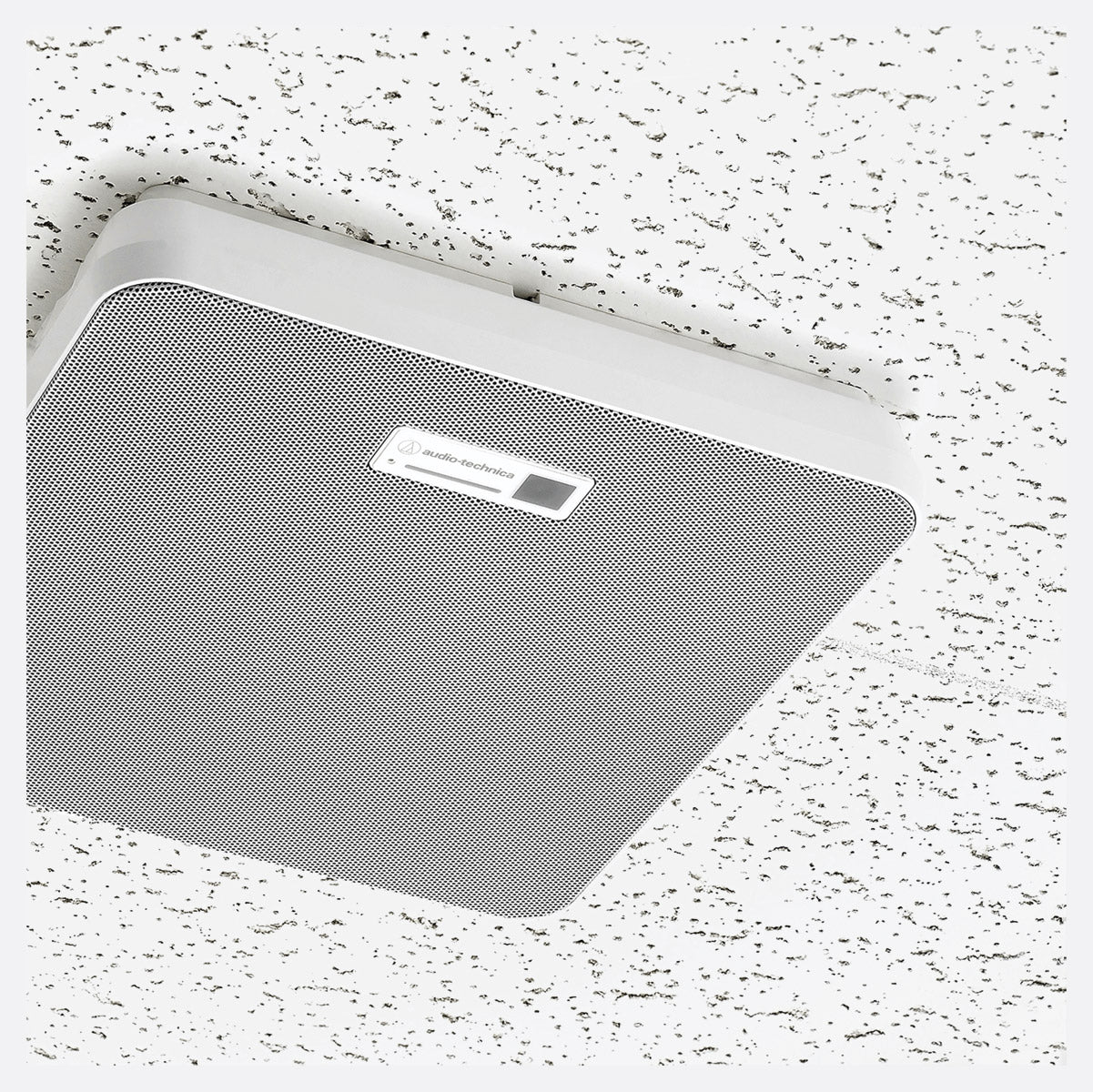

Монтира се в една равнина или на повърхността на падащ или твърд таван, или в пространства с отворена архитектура, като се използва монтаж VESA

Съответства на UL 2043 за монтаж в пленарни пространства

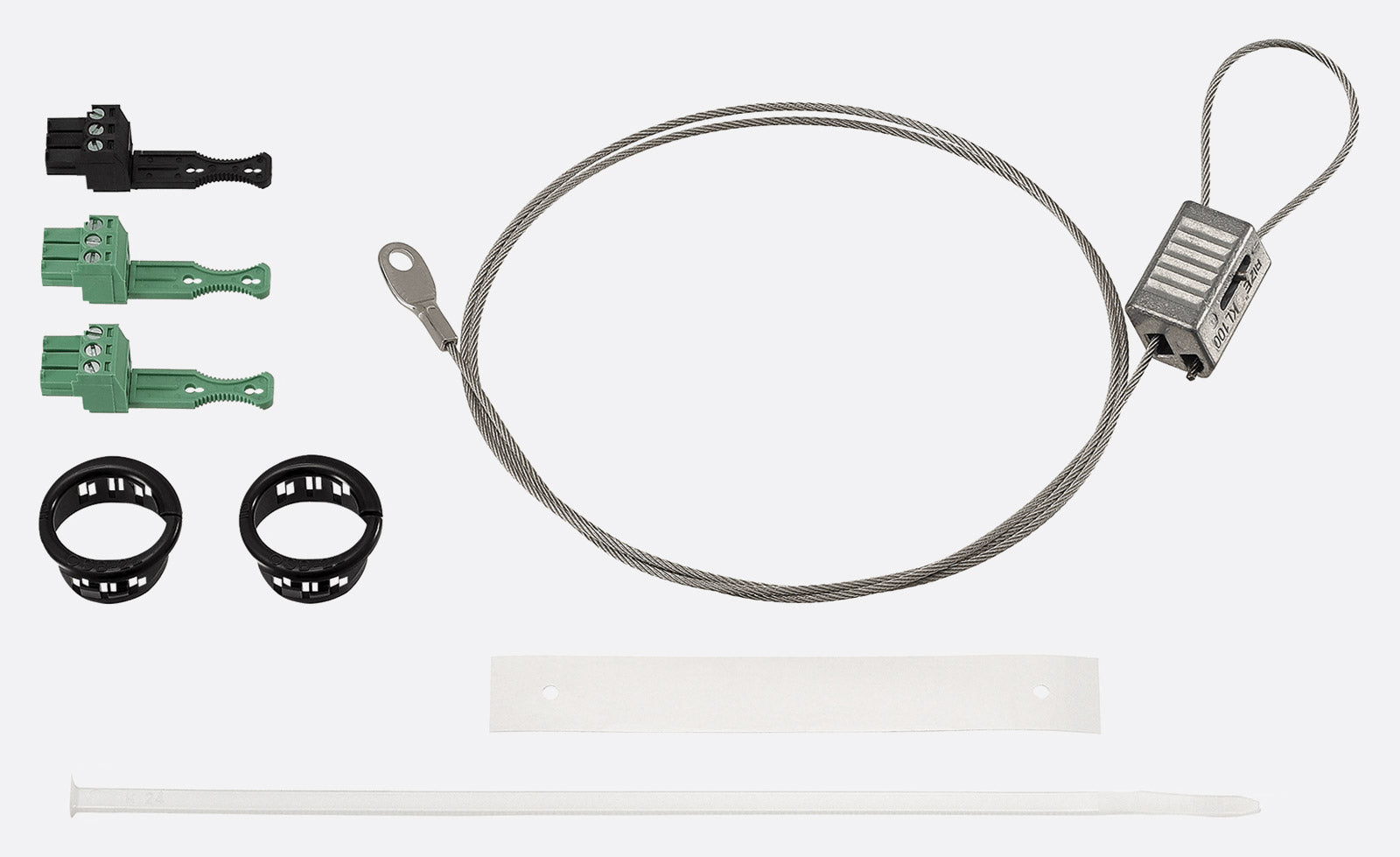

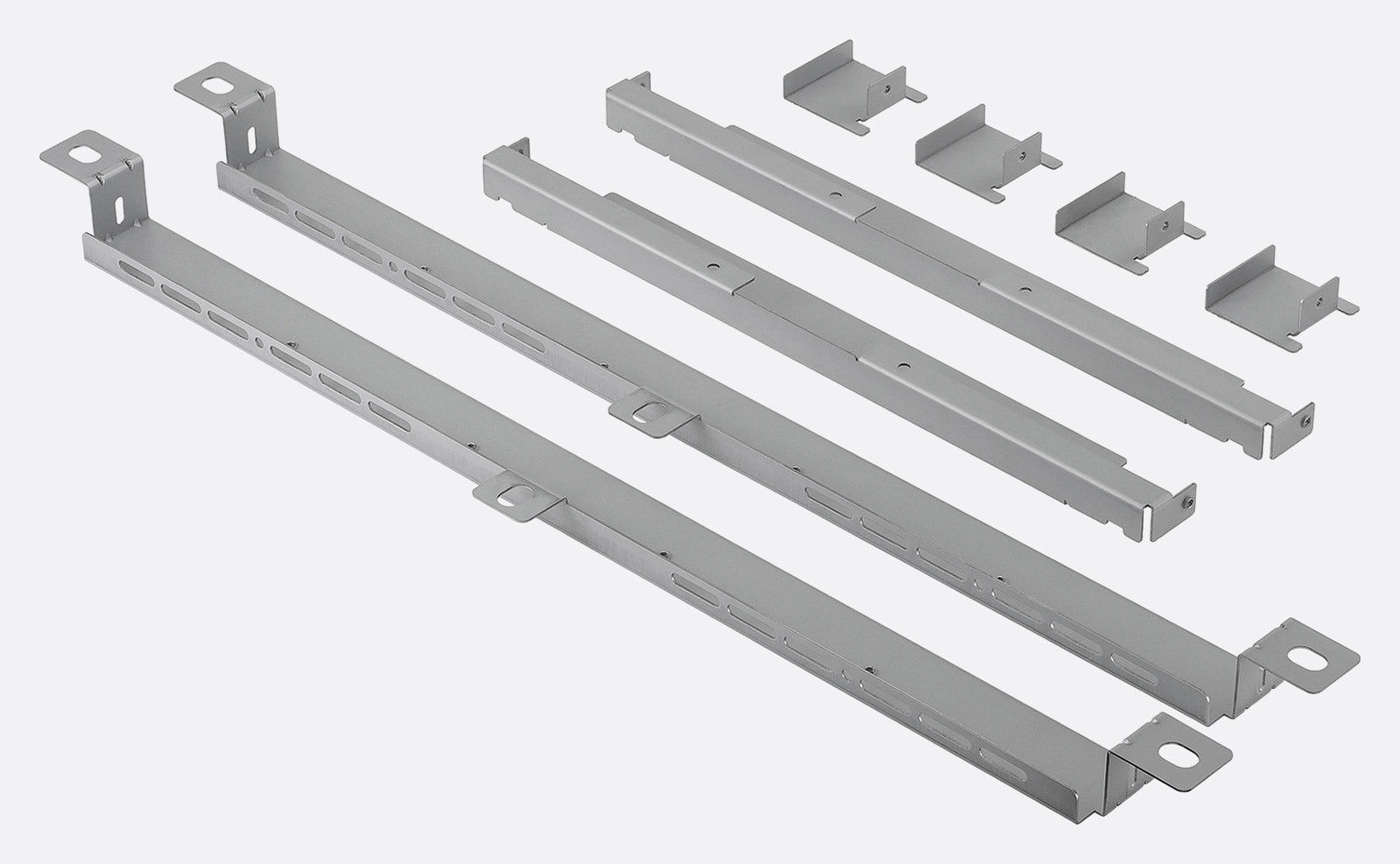

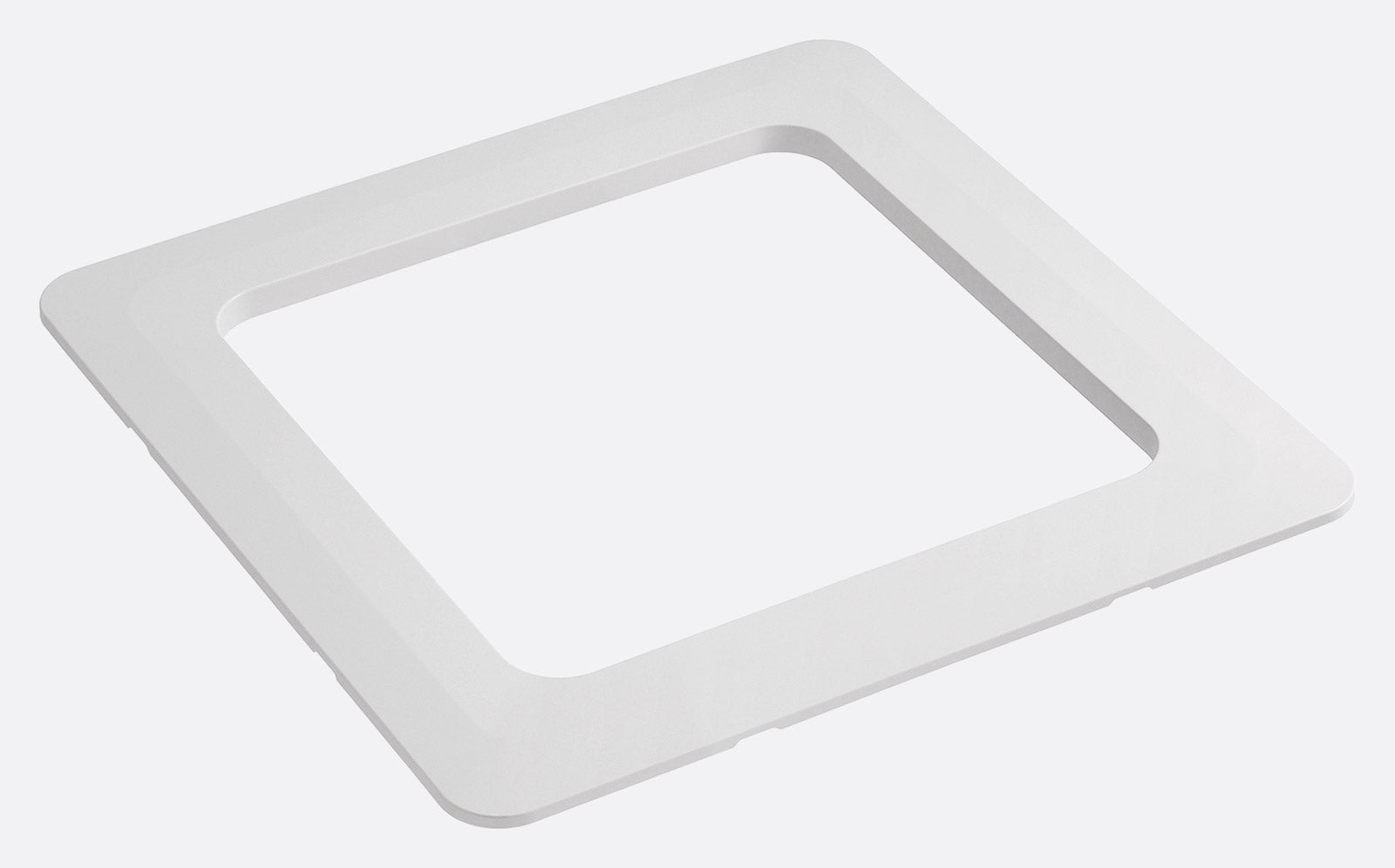

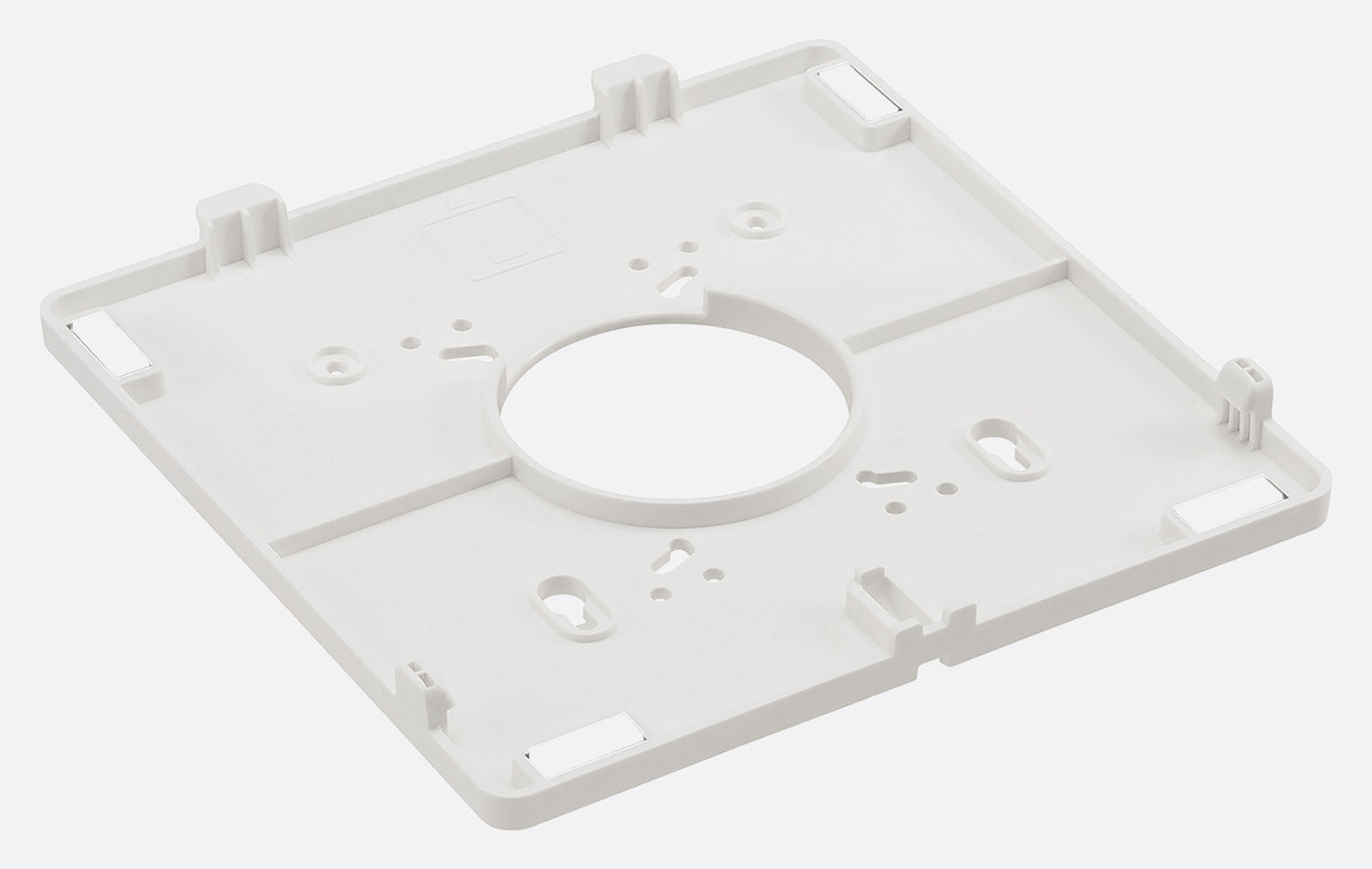

Включва мост за плочки, защитно окабеляване и монтажен хардуер и аксесоари

Нискоотразяващо бяло покритие, което съответства на таванните плочи в повечето среди

Захранване от мрежово PoE
