19-инчов 4K HDR DCI-P3 монитор за рак монтаж (7RU)

• Запис в ProRes, ProRes RAW и Avid DNx върху CFexpress или външни USB-C носители

• Запис до четири отделни (ISO) камери, плюс пети program (смесен) изход

• Live multi-camera мониторинг

• 2 × 12G-SDI + 2 × 3G-SDI входа, 12G-SDI изход, HDMI вход/изход с XLR аудио

• Разширени инструменти за технически контрол: EL Zone™ false color, focus peaking, waveform и други

• Предаване и приемане на NDI® HX3 по Ethernet

• Бутони с потребителски функции

• Преглед с Log → LUT, поддръжка на 3D LUT и .cube

• Backup запис за допълнителна сигурност (redundancy)

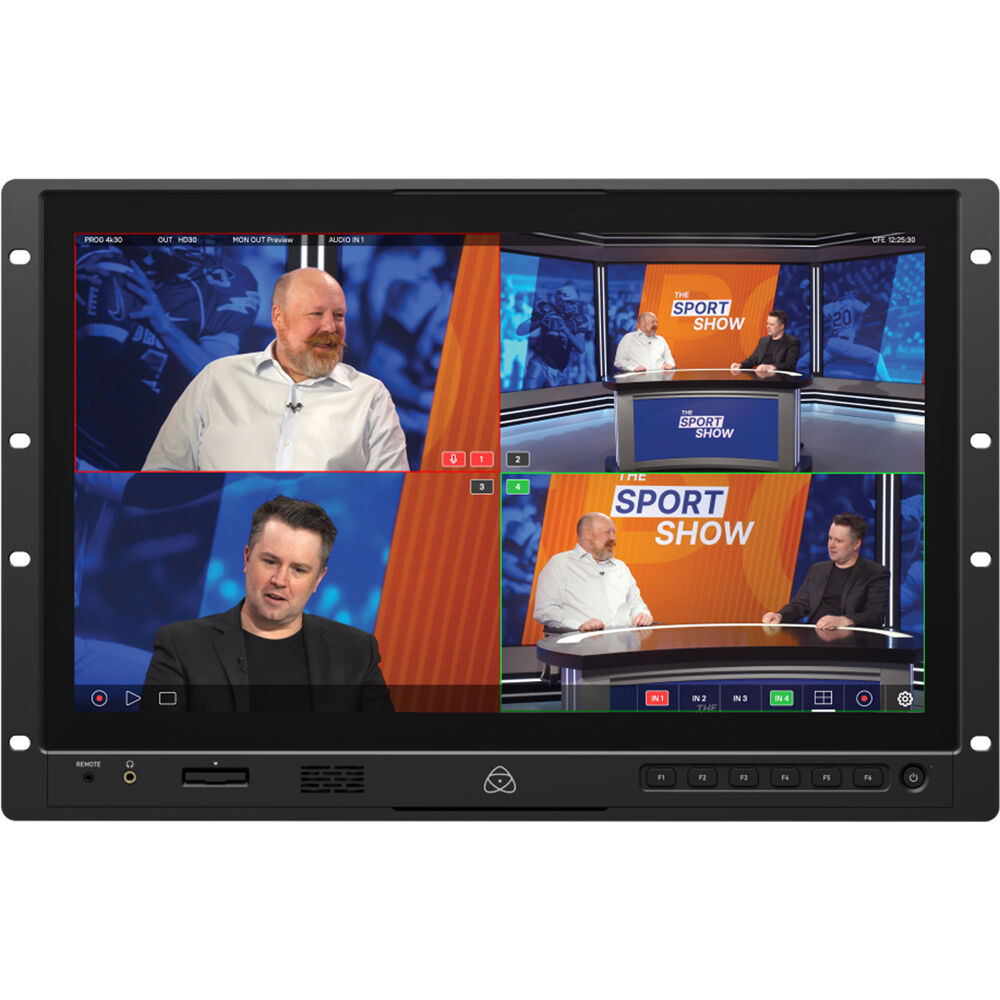

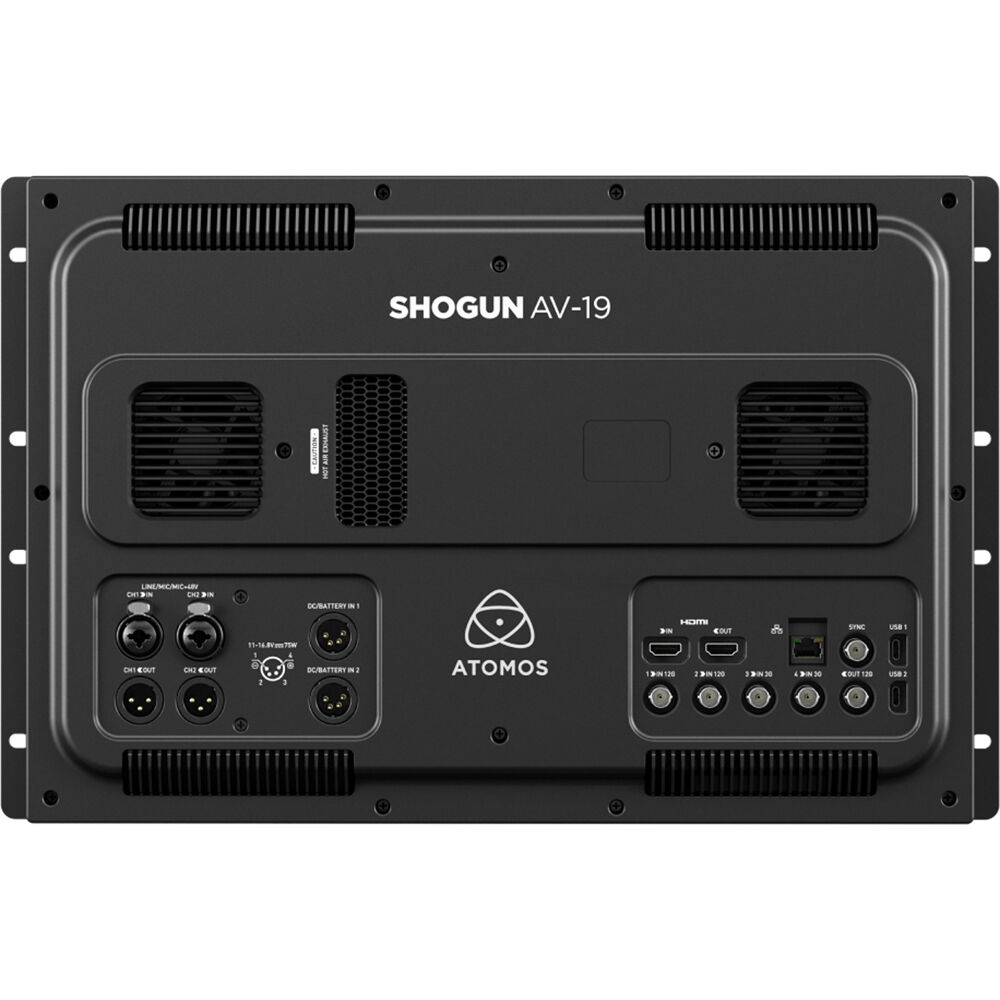

Shogun AV-19 от Atomos е 19-инчов 4K HDR DCI-P3 7RU рак-монтажен монитор-рекордер-суичър, предназначен за професионални live продукции и broadcast. С 4 SDI входа, ISO запис, live multi-camera суичинг, NDI HX3 по Ethernet, ProRes/DNx/ProRes RAW, XLR аудио и разширени инструменти за мониторинг, той осигурява цялостен Monitor-Record-Switch работен процес за модерни студийни и OB среди.


Размери и монтаж

• Размери (Ш × В × Д): 482 × 310 × 60 мм

• Тегло: 5.22 кг

• Монтаж: 19" рак уши (rack ears)

• Rack височина: 7 RU

• VESA монтаж: Не

Работна среда

• Работна температура: до 40°C

Конструкция

• Корпус: Алуминий + ABS пластмаса

• Охлаждане: Активно управляван вентилатор + радиатор

• Тъчскрийн: Капацитивен

• Tally светлина: LED отпред

• Бутони: Power + 6 програмируеми

Захранване

• Входно напрежение: DC 12–16.8V

• Консумация: 75W

• Батерии: чрез 4-pin XLR DC вход (една или две)

• Номинално напрежение: 14.4V

• DC вход: 1 × 4-pin XLR

• D-Tap: чрез външен D-Tap → 4-pin XLR кабел

Дисплей

• Размер: 19"

• Резолюция: 3840 × 2160 (4K UHD)

• Дълбочина на цвета: 10-bit (8+2 FRC)

• Подсветка: Double Edge-Lit

• Яркост: 1200 nits

• Съотношение: 16:9

• Цветови обхват:

  • 100% Rec.709

  • 99% DCI-P3

  • 99% NTSC

  • 87% BT.2020

• Калибрация: Calibrite Display Pro / Plus + Atomos LANC кабел

Color Pipeline

Gamma профили

Sony S-Log / S-Log2 / S-Log3 / HLG
Canon C-Log / C-Log2 / C-Log3
ARRI Log CEI серии
Panasonic V-Log / HLG
JVC J-Log
RED Log3G10 / Log3G12
Fujifilm F-Log
PQ (HDR10), HLG, Nikon N-Log

Gamut

DCI-P3, Rec.709, BT.2020, S-Gamut, Canon Cinema, ARRI Wide Gamut, RED Wide Gamut и др.

LUT

• 3D LUT: .cube (17 & 33 точки)

• Downstream 3D LUT: Да

• 50/50 LUT: Да

• Режими: Native / HLG / PQ / 3D LUT

• HDR конверсия: Log/HDR → HLG/PQ

Видео входове

• HDMI: 1 × HDMI 2.0 (до 4K60p)

• SDI: 2 × 12G-SDI + 2 × 3G-SDI

• Bit depth: 8/10-bit видео, до 12-bit RAW

• Chroma: 4:2:0 / 4:2:2

• Wi-Fi: Не

Видео изходи

• HDMI: 1 × HDMI 2.0 (до 4K60p)

• SDI loop: 1 × 12G-SDI

• USB: 2 × USB-C 2.0/3.0

• Chroma: 4:2:2

Аудио

• Качество: 24-bit / 48kHz PCM

• HDMI: до 8 канала

• SDI: до 12 канала

• Аналогов вход: 2 × XLR (female)

• Аналогов изход: 2 × XLR (male)

• Говорител: 1.5W mono

• Слушалки: 3.5 мм

Timecode и синхронизация

• Вграден през HDMI & SDI

• Time of Day

• Genlock вход

• LTC чрез BNC

Мрежа и свързаност

• Ethernet: 1 × RJ45

• USB: 2 × USB-C

• Bluetooth: Не

• LANC: Да

• HDMI ↔ SDI конверсия: Да

Резолюции и кадри

• 6K RAW – до 30p

• 4K RAW – до 60p

• 2K RAW – до 240p

• 4K DCI/UHD – до 60p

• 1080p – до 120p

• 720p – до 60p

Медия и кодеци

Носители

• CFexpress Type B

• USB 3.0

• exFAT

Кодеци

• Apple ProRes RAW / RAW HQ

• ProRes LT / 422 / 422 HQ

• Avid DNxHD / DNxHR

• H.265 (8/10-bit, 4:2:2 / 4:2:0)

• H.264 – не се поддържа

Запис

• Pre-roll: 8s HD / 2s 4K

• Timelapse: Да

• ISO запис: 4 × до 1080p60

• Program запис: Да

• Multi-input switching: Да

Инструменти за мониторинг

• Waveform

• RGB Parade

• Vectorscope

• Zoom 1:1 / 2×

• Focus Peaking

• Atomos / ARRI / EL Zone False Color

• Zebra

• Frame guides (cinema & social)

• Anamorphic desqueeze

• Onion skin

• Grid / Safe areas

Съдържание в комплекта

• Монитор-рекордер-суичър Shogun AV-19

• 4-pin XLR захранване

• 5 × IEC кабела

• Rack болтове и гайки

• Кърпа за екран

• Quick Start Guide

Кутия

• Размери: 581 × 383 × 165 мм

• Тегло: 10 кг

Гаранция

• 1 година

• 2 години след регистрация (без екрана)
