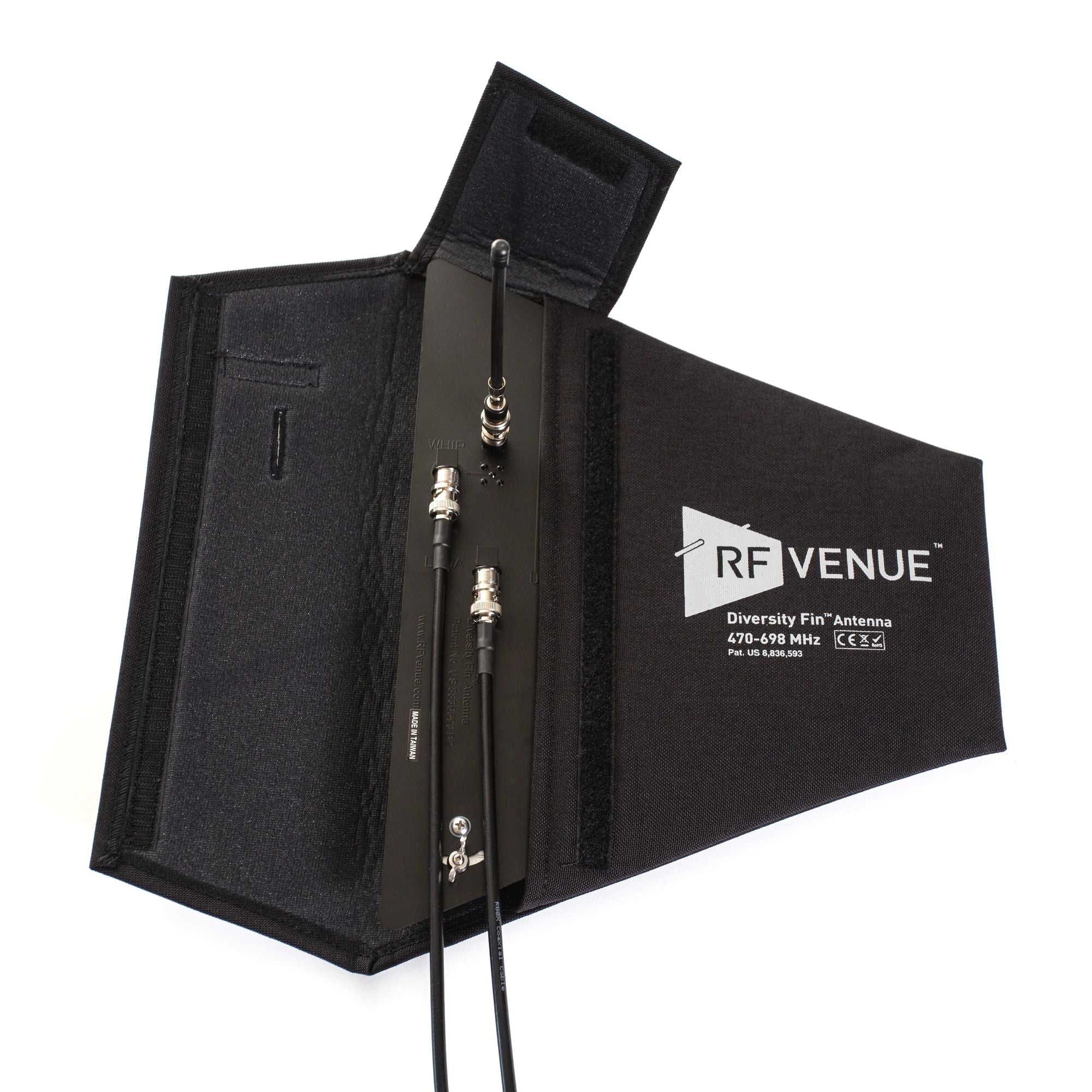

Антената Diversity Fin® е многофункционална антена за безжични микрофони, която елиминира прекъсванията на сигнала благодарение на патентования си кръстосано поляризиран дизайн. Тя осигурява диверсити решение в един модул, комбинирайки логаритмично-периодична диполна антена (LPDA) и диполна антена, разположени под прав ъгъл една спрямо друга. Едната улавя вертикално поляризирани сигнали, а другата — хоризонтално поляризирани.

Основни предимства

Покритие по няколко оси – Подобрява стабилността на сигнала в закрити пространства с отразяващи повърхности

Две антени в една – Една Diversity Fin замества две традиционни LPDA антени („педали“)

Съвместимост – Работи с всички марки безжични микрофонни или IEM системи

• Конектори – 2 x BNC (женски) Монтаж – резби 1/4"-20, 3/8"-16, 5/8"-27 Работна температура – от -23°C до +54°C Размери – 300 x 370 mm Тегло – 454 g (16 oz) Диполна антена

Широчина на лъча: 100° (азимут)

Съотношение фронт/бек: -5 dB

Съотношение фронт/страна: -13 dB

Усилване: 1.8 dBd

Широчина на лъча: 140° (азимут)

Съотношение фронт/бек: -8 dB

Съотношение фронт/страна: -5 dB

Усилване: 5 dBd

• Предлагат се и готови комплекти за бърз монтаж. Повече схеми за свързване са налични в секцията Resources. Технически характеристики RF Venue DFIN Параметър Стойност Честотен обхват 470 – 698 MHz Широчина на лентата 228 MHz Среден Return Loss -9.4 dB Импеданс 50 Ω LPDA антена Пример за позициониране: Поставете я в страничните крила на сцената или на FOH позиция (front of house), насочена към предавателите (или мястото, където е изпълнителят). Настройка на системата Една антена Diversity Fin може да обслужва:

до 81 безжични приемника при използване на системата за антенно разпределение DISTRO9 HDR

до 25 приемника с DISTRO4

• Обхват и покритие

Хоризонтално покритие: 120°

Типичен обхват: поне 90 метра (300 фута)
