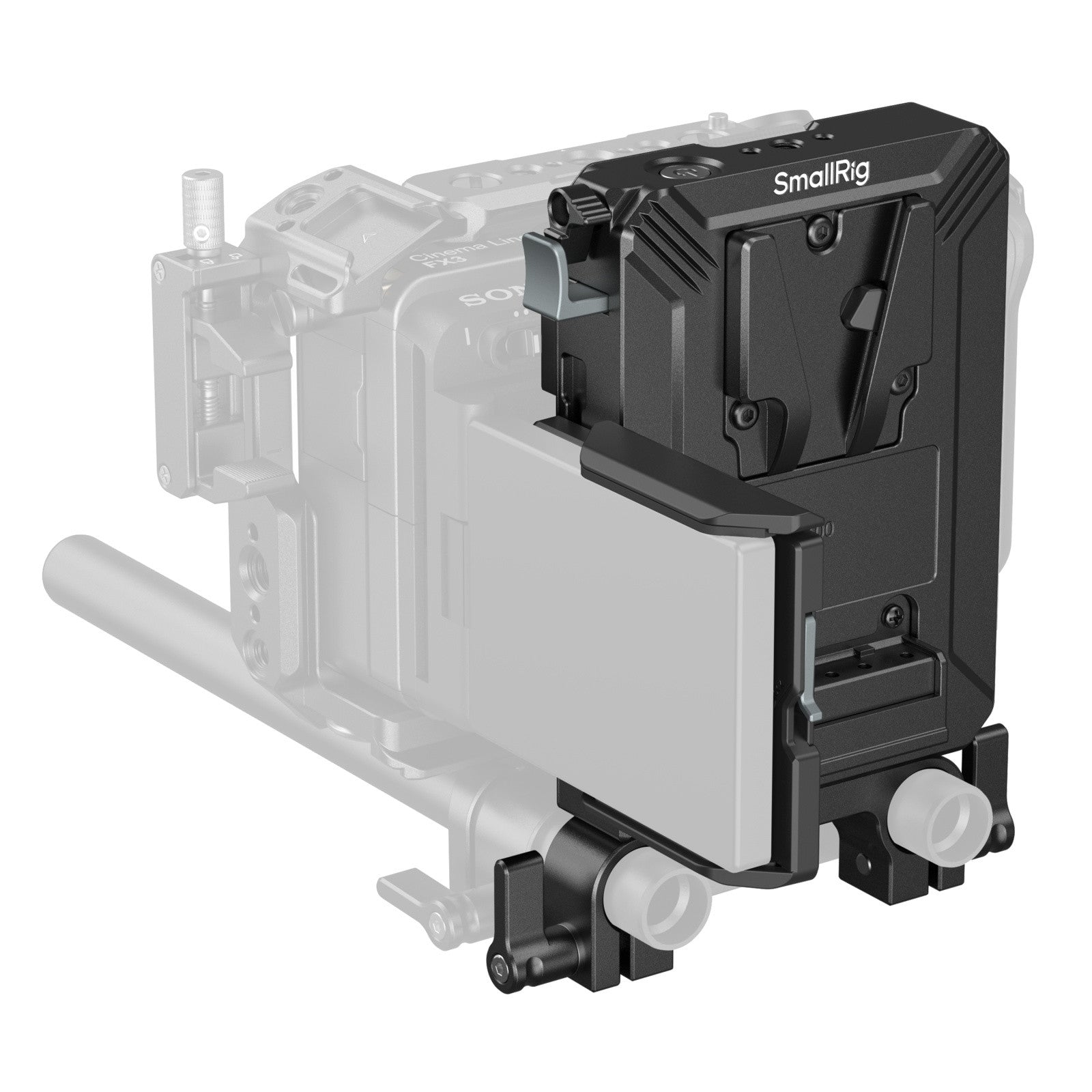

Комплектът SmallRig V-Mount Battery Mount Plate Kit за 15 мм LWS пръти 5226 е проектиран да оптимизира настройката на V-mount батерията за 15 мм прътови платформи. Този изчерпателен комплект включва V-mount батерийна пластина, 15 мм двойни прътови скоби и модулен LCD екранен протектор. Монтажната пластина се закрепва здраво към 15 мм LWS пръти с помощта на включените прътови скоби за бързо разполагане на V-mount батерията.

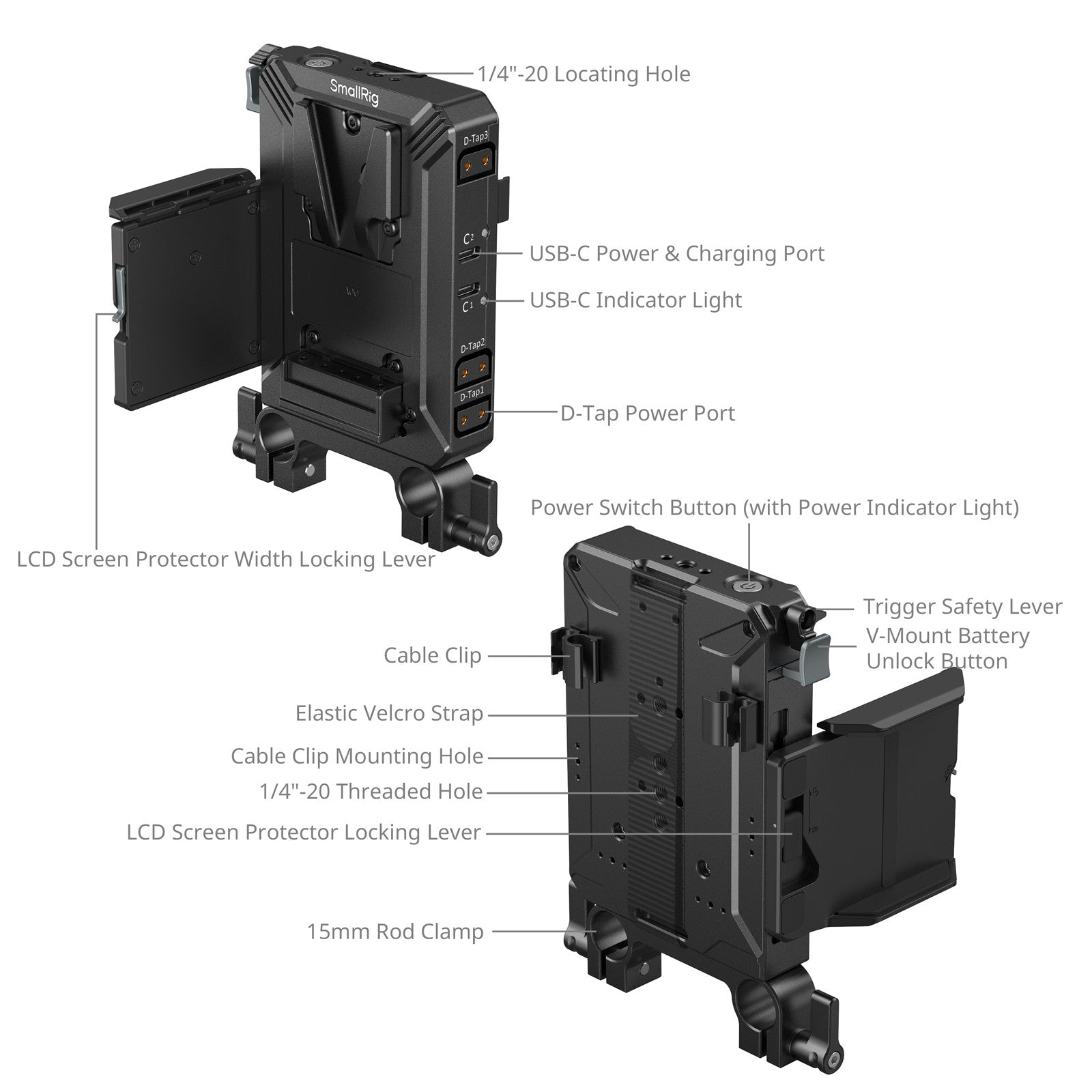

Платката за V-mount батерия разполага с няколко стратегически разположени изхода за захранване, включително D-Tap и USB-C, което позволява едновременно захранване на няколко устройства, без да се пречи на работата на камерата или функционалността на горната ръкохватка. USB-C портът поддържа до 65W PD вход, което му позволява да функционира като зарядно устройство за V-mount батерии. Бутонът за освобождаване на V-mount батерията разполага с предпазен лост с настройваемо задействане, който предотвратява случайно освобождаване за безопасна работа.

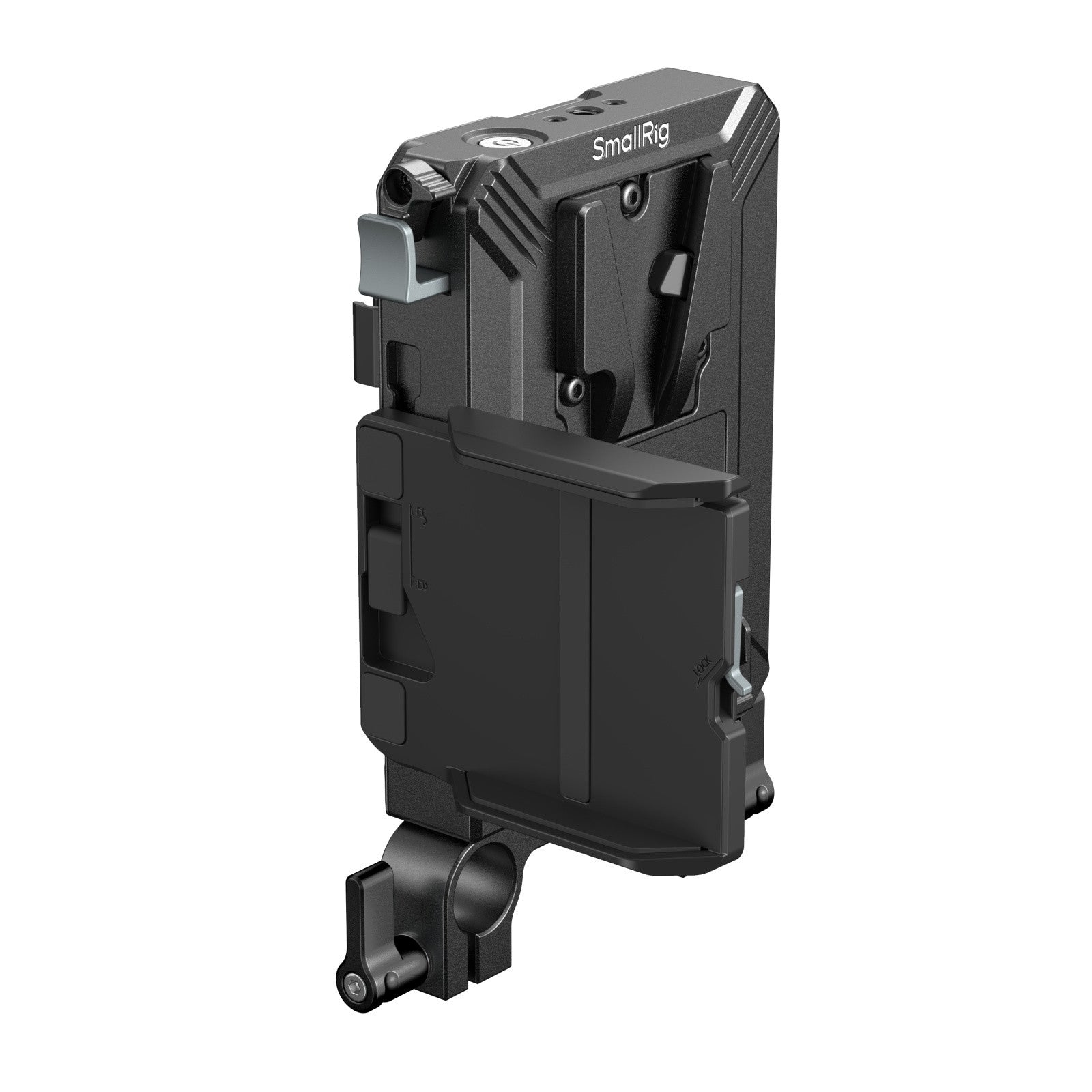

Модулната защита за LCD екрана се регулира по височина и ширина без инструменти и пасва на повечето безогледални камери с отварящ се екран, като същевременно ги предпазва от удари. Оборудвана с множество отвори с резба 1/4"-20 и позициониращи отвори, V-mount плаката позволява закрепването на аксесоари като магически рамена (ID 3238B / 3873) за безжични предаватели и професионални настройки.

Забележка:

1. Когато се използва защитният екран за LCD екрана, батерийната пластина може да побере V-mount батерии с ширина до 80 mm / 3,1″. Съвместими батерии SmallRig V-mount: 3579B / 4871 / 4872 / 3580B / 4929 / 4930 / 4292 / 4974 / 4608 / 4984 / 3581B / 4293. Освен това препоръчваме да го използвате с компактна 15 мм LWS основа (като 1798, 1674, 3357, 1775, 4002 и др.).

2. Ако V-mount батерията не може да бъде инсталирана правилно, може да е задействан предпазният лост на спусъка. За да инсталирате батерията правилно, първо деактивирайте предпазния лост на спусъка.

3. След употреба или когато не се използва за дълъг период от време, моля, извадете V-mount батерията или натиснете и задръжте бутона за включване/изключване за 3 секунди, за да прекъснете функцията на изхода.

Работа с

15 мм LWS пръти

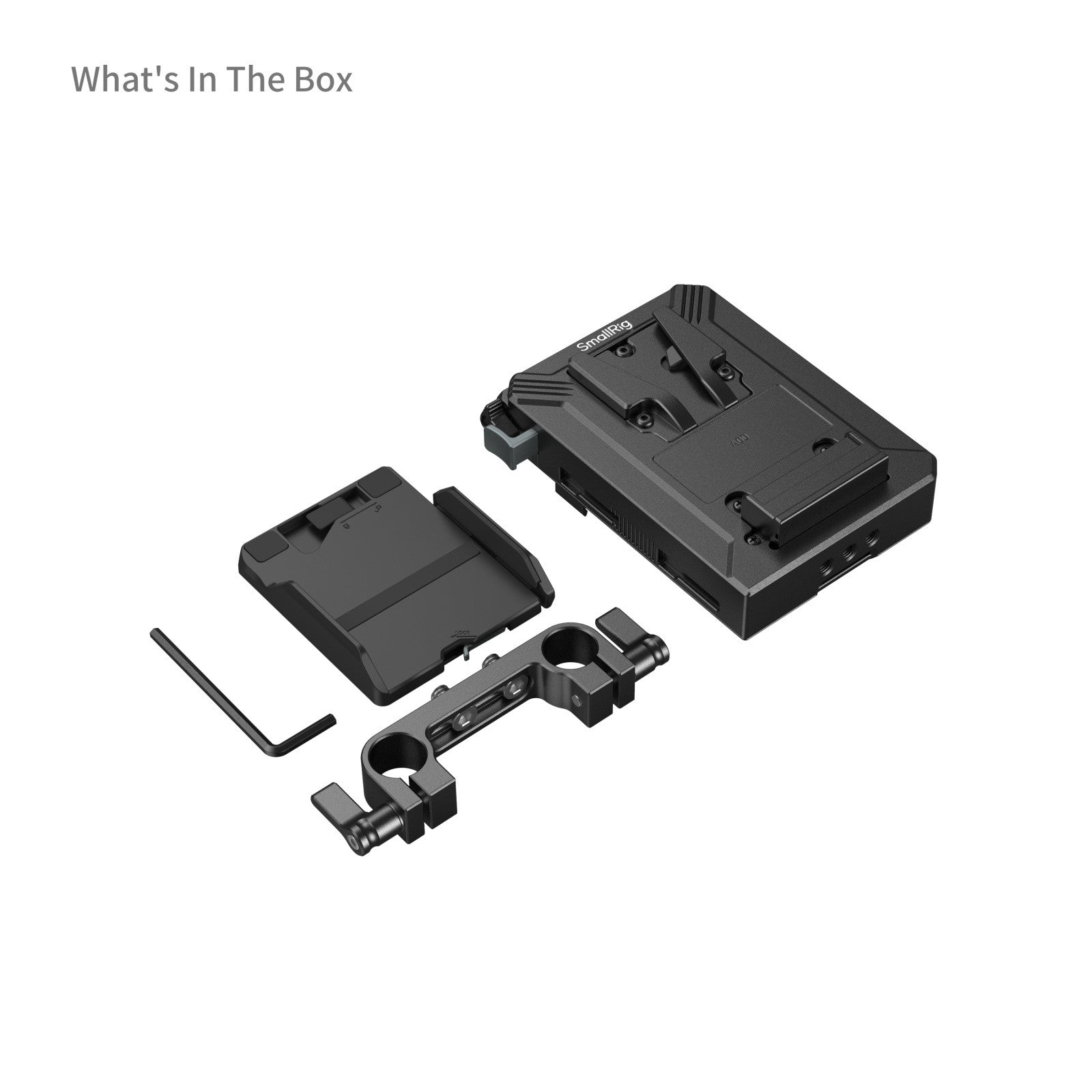

Списък на опаковката

V-Mount батерийна пластина x 1

15 мм двойна скоба за пръти x 1

Защита за LCD екран x 1

Ключ Аллен x 1

Инструкция за експлоатация x 1

Ръководство за употреба x 1

Технически данни

Напрежение на външна V-Mount батерия: 11,0 V–16,8 V

Препоръчителна номинална мощност на батерията: 3500 mAh–20000 mAh / 14,8 V (номинална)

D-Tap (само изход):

11,2 V–16,8 V / 8 A (макс.)

(за всеки D-Tap порт: 8 A макс.; три порта заедно: 18 A макс.)

USB-C вход/изход:

USB-C1 изход/вход: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A, 15V ⎓ 3A, 20V ⎓ 3,25A; 65W (макс.)

USB-C2 изход/вход: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A, 15V ⎓ 3A, 20V ⎓ 3,25A; 65W (макс.)

PD3.0: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A, 15V ⎓ 3A, 20V ⎓ 3,25A

QC2.0 / AFC: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A

QC3.0: 5–12V ⎓ 3A

DCP 1.5A: 5V ⎓ 0.5–1.5A

PPS: 3,3–20 V ⎓ 5 A

APPLE 2,4 A: 5 V ⎓ 2,4 A

Напрежение на прекъсване на разряда: 11,2 V (дайте приоритет на собственото напрежение на прекъсване на батерията за защита, за да избегнете прекомерно разряждане)

Работна температура:

Зареждане: 0°C–45°C / 32℉–113℉

Разреждане: -15°C–60°C / 5℉–140℉

Температура и влажност на съхранение:

Съхранение за един месец: -20 °C–60 °C / -4 °F–140 °F

Съхранение за три месеца: -20 °C–45 °C / -4 °F–113 °F

Съхранение за една година: -20 °C–20 °C / -4 °F–68 °F

(Влажна среда)

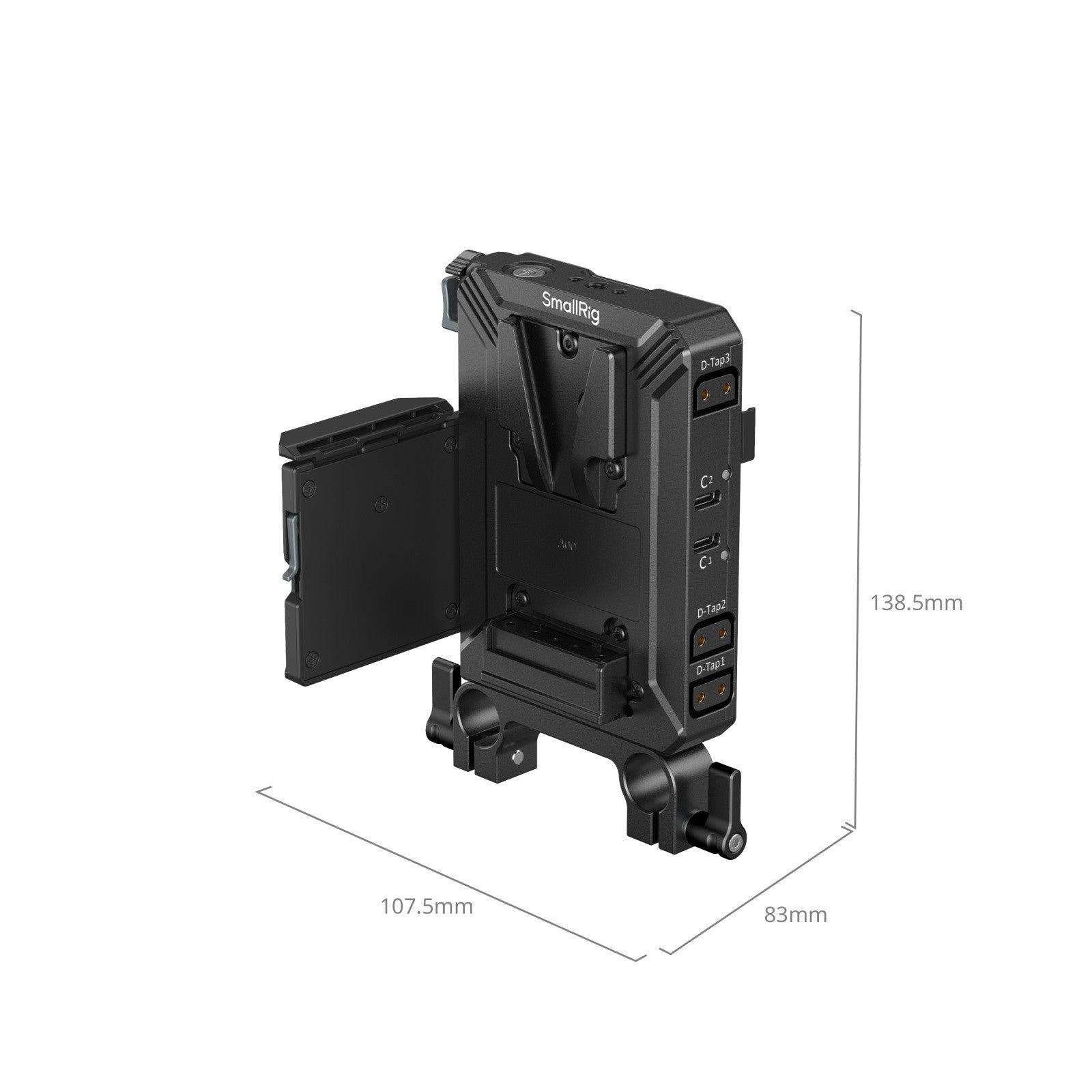

Размери на продукта: 138,5 x 107,4 x 83,0 mm / 5,5 x 4,2 x 3,3 инча

Размери на опаковката: 180,0 x 129,5 x 75,0 mm / 7,1 x 5,1 x 3,0 инча

Тегло на продукта: 310,8 ± 5,0 g / 11,0 ± 0,2 oz

Тегло на опаковката: 419,4 ± 5,0 g / 14,8 ± 0,2 oz

Материали: алуминиева сплав, неръждаема стомана, силикон, PC+фибростъкло
