SWIT GA-PT20E е професионален моторизиран пантограф за таванен монтаж на студийни осветителни тела. Той позволява дистанционно регулиране на височината на осветлението чрез стандартно DMX управление, което го прави подходящ за телевизионни студиа, видеопродукционни пространства, фотографски студиа и други постоянни осветителни инсталации.

Пантографът е изработен от здрава алуминиева сплав и поддържа осветителни тела с тегло до 30 kg. Работният му диапазон е от 0,5 до 2 метра, а моторизираното движение се извършва със скорост 10 cm/s. В предната част е разположен дисплей за задаване на DMX адрес, чрез който се управлява движението нагоре и надолу.

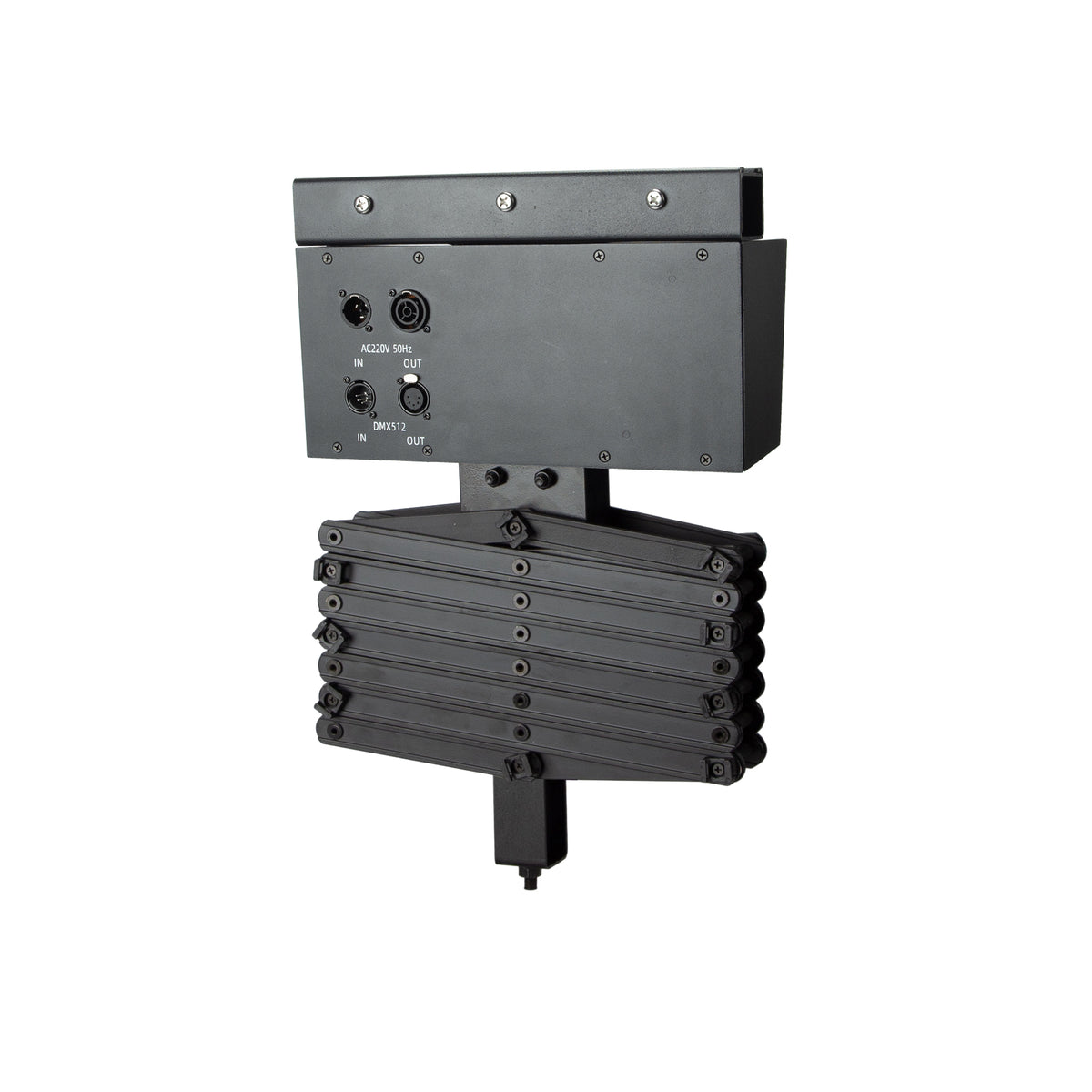

GA-PT20E разполага с 5-пинов XLR DMX вход и изход, което позволява последователно свързване на няколко пантографа. Захранването е чрез PowerCON True1, като са налични както AC вход, така и loop-through изход за последователно подаване на захранване. Работният диапазон е AC 100–240 V, 50/60 Hz, а консумацията на самия пантограф е 60 W.

От задната страна има система за организиране и фиксиране на захранващите и DMX кабели. В комплекта са включени кабелни фиксатори, така че кабелите да се разгъват и прибират заедно с пантографа, без да пречат на движението му.

За монтаж към таванна система GA-PT20E може да се използва с две монтажни клами GA-DG75 като SWIT препоръчва модела GA-DG75. В долната част има болт и гайка за директно закрепване към рамката/вилката на студийното осветително тяло.

https://manuals.plus/m/255223a046a583c525516d0dac5373d4ef642a05e289a77a55f90f9167c346f5.mp4

Основни характеристики

• Моторизиран студиен пантограф с DMX управление
• Работна дължина: 0,5 – 2,0 m
• Максимално натоварване: 30 kg
• Скорост на движение: 10 cm/s
• Конструкция от алуминиева сплав
• Дисплей за настройка на DMX адреса
• DMX: 5-pin XLR вход и изход
• PowerCON True1 AC вход и loop out
• Организация и фиксиране на кабелите по конструкцията
• Монтаж към таван чрез винтово закрепване
• Винтово закрепване на студийното осветително тяло
• Подходящ за професионални телевизионни и видео студиа

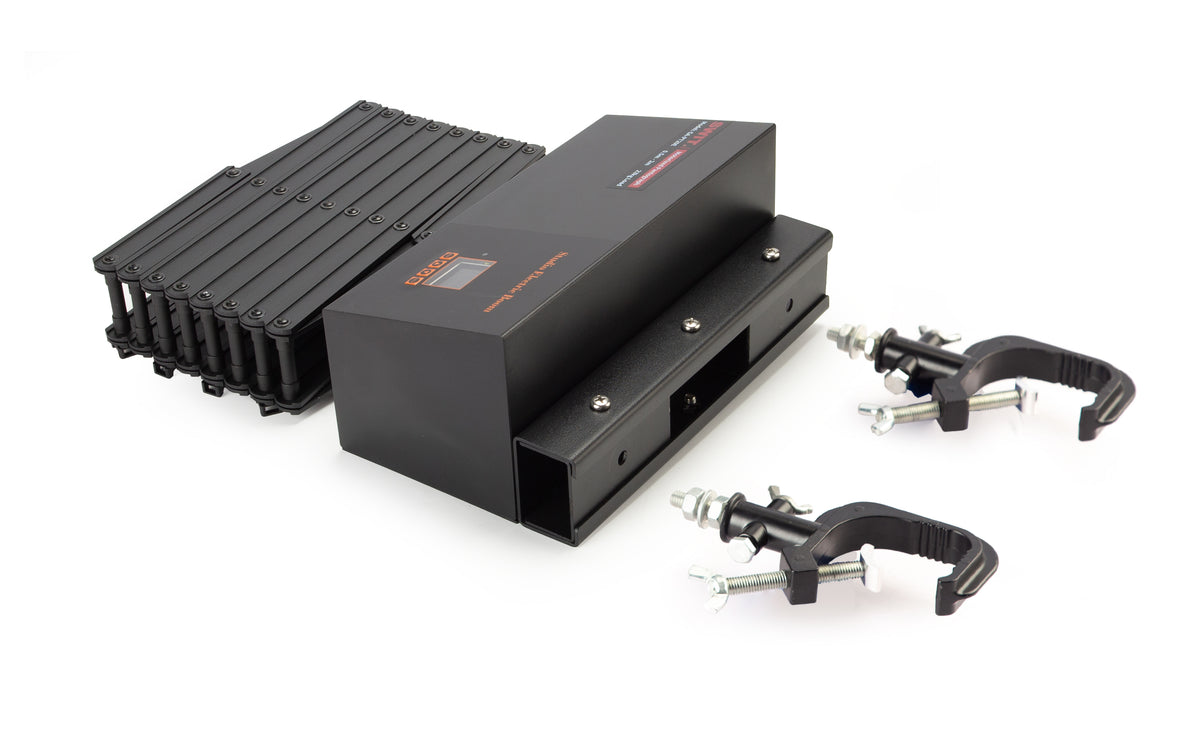

  ЗАБЕЛЕЖКА: Показаните монтажни куки не са включени в комплект, но могат да се поръчат отделно. Служат за монтаж на тръби. За монтаж на 16mm накрайни, препоръчваме адаптер Manfrotto 014-38
