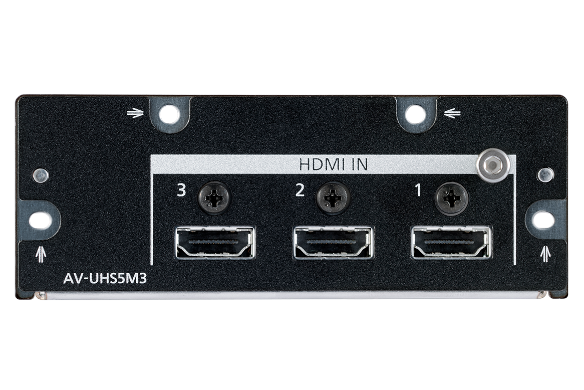

Panasonic AV-UHS5M3G е професионален HDMI 2.0 входен разширителен модул, предназначен за Panasonic AV-UHS500 4K Live Switcher. Картата добавя три независими HDMI 2.0 входа, позволявайки интегриране на допълнителни HDMI видеоизточници като професионални камери, презентационни компютри, лаптопи, медийни плейъри, графични станции и други UHD или Full HD устройства.

AV-UHS5M3G поддържа както 4K UHD, така и Full HD видеоформати и позволява едновременно използване на различни типове HDMI източници. Благодарение на автоматичното разпознаване на входния сигнал и широката съвместимост с телевизионни и компютърни резолюции, модулът е отлично решение за хибридни продукции, презентации, конференции и телевизионни студиа.

Всеки от трите HDMI входа разполага със собствен Frame Synchronizer, който синхронизира входящите сигнали независимо един от друг. Това позволява включването на устройства без Genlock синхронизация, като лаптопи, презентационни компютри или HDMI камери, без необходимост от външни синхронизатори.

Една от основните функции на AV-UHS5M3G е наличието на независим Scaler за всеки HDMI вход. Благодарение на него входящите сигнали могат автоматично да бъдат мащабирани до работния формат на видеосуичера, независимо дали източникът е UHD, Full HD или компютърен сигнал. Това значително улеснява работата в смесени AV среди.

Модулът разполага и с вграден Color Corrector, който позволява индивидуална цветова корекция на всеки HDMI вход, както и Color Space Conversion, осигуряваща коректна обработка на RGB и YCbCr сигналите. Това гарантира максимално качество на изображението при работа с различни HDMI устройства.

AV-UHS5M3G поддържа както стандартните телевизионни видеоформати до 2160p50/59.94, така и голям набор от PC резолюции, включително 4K (3840 × 2160), WQHD, WUXGA, UXGA, WSXGA+, SXGA, WXGA и XGA. Това позволява директно свързване на компютри без необходимост от външни видео конвертори.

В един AV-UHS500 могат да бъдат инсталирани до два AV-UHS5M3G модула, което добавя общо 6 HDMI входа. Заедно с двата стандартни HDMI входа на видеосуичера системата може да бъде разширена до 8 HDMI входа, като общият брой видео входове достига 16 при комбиниране със SDI входните модули.

Модулът се монтира директно във вътрешността на AV-UHS500, захранва се от основното устройство и не изисква външно захранване или допълнително окабеляване.

Основни характеристики

• HDMI 2.0 входен разширителен модул за Panasonic AV-UHS500
• Добавя 3 независими HDMI 2.0 входа
• Поддръжка на UHD (4K) и Full HD видео
• До 2 модула могат да бъдат инсталирани в един AV-UHS500
• Разширяване до 8 HDMI входа в системата
• Общо до 16 видео входа при комбиниране със SDI входни модули
• Независим Frame Synchronizer за всеки HDMI вход
• Независим Scaler за всеки канал
• Вграден Color Corrector
• Color Space Conversion
• Поддръжка на телевизионни и компютърни видеоформати
• Автоматично мащабиране към системния формат
• Захранване директно от AV-UHS500
• Пълна интеграция с модулната архитектура на AV-UHS500.

Технически характеристики

• Модел: AV-UHS5M3G
• Тип: HDMI Input Expansion Card
• Съвместимост: Panasonic AV-UHS500
• Видео входове: 3 × HDMI 2.0
• Frame Synchronizer: Да (за всеки вход)
• Scaler: Да (за всеки вход)
• Color Corrector: Да
• Color Space Conversion: Да
• Поддържани телевизионни формати:
  • 720p50 / 59.94
  • 1080i50 / 59.94
  • 1080p23.98 / 24 / 25 / 29.97 / 50 / 59.94
  • 2160p23.98 / 24 / 25 / 29.97 / 50 / 59.94
• Поддържани PC резолюции:
  • 3840 × 2160 (4K)
  • 2560 × 1440 (WQHD)
  • 1920 × 1200 (WUXGA)
  • 1600 × 1200 (UXGA)
  • 1680 × 1050 (WSXGA+)
  • 1280 × 1024 (SXGA)
  • 1280 × 768 (WXGA)
  • 1024 × 768 (XGA)
• Режими на скалиране: Full / Fit-H / Fit-V
• CPRM: Не се поддържа
• Захранване: DC 12 V (от AV-UHS500)
• Консумация: 16 W
• Размери: 112 × 42 × 166 mm
• Тегло: приблизително 353 g.

Типични приложения

AV-UHS5M3G е идеален за продукции, при които трябва да бъдат интегрирани HDMI устройства към професионален 4K видеосуичер:

• Телевизионни студиа
• Корпоративни презентации
• Конферентни центрове
• Университети
• Хибридни събития
• Live streaming
• eSports продукции
• Концертни и сценични продукции
• Заседателни зали
• AV инсталации

Благодарение на независимите скалери, Frame Synchronizer, Color Corrector и поддръжката на широк набор от телевизионни и компютърни резолюции, AV-UHS5M3G позволява безпроблемно включване на разнообразни HDMI източници към AV-UHS500, без необходимост от външни конвертори или синхронизатори
