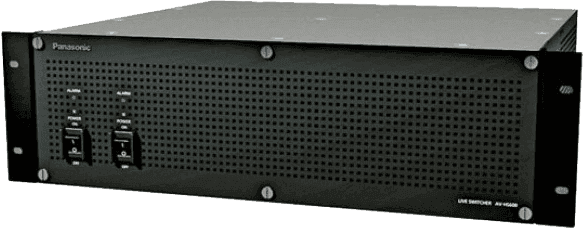

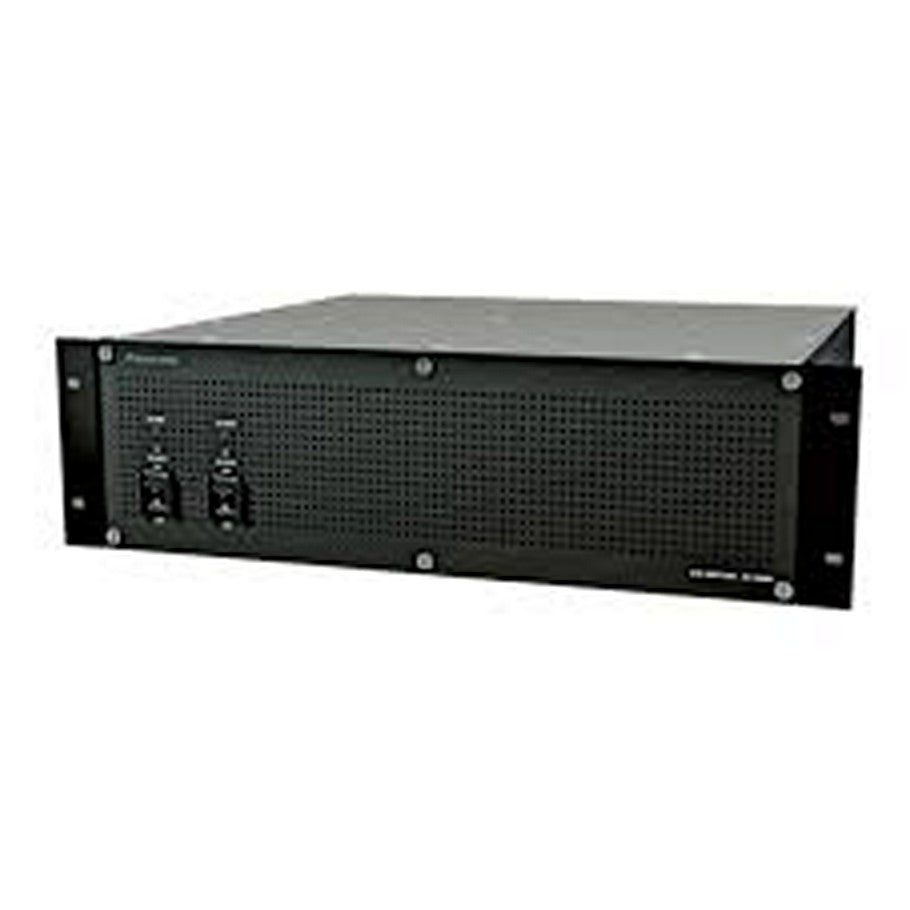

Panasonic AV-HS60U2E е основният модул (Main Frame) на професионалния видеосуичер Panasonic AV-HS6000 2 M/E Live Switcher. Именно той съдържа цялата изчислителна мощ, видеообработката, входно-изходните интерфейси и модулната архитектура на системата, докато контролът се осъществява чрез панелите AV-HS60C2E (Full-size), AV-HS60C4E (Compact) и AV-HS60C3G (Menu Panel).

AV-HS60U2E е разработен за телевизионни студиа, OB ванове, концертни и спортни продукции, парламенти, корпоративни телевизии и големи live продукции, където се изискват максимална надеждност, висока производителност и възможност за бъдещо разширяване. Благодарение на модулната конструкция системата може да бъде конфигурирана според конкретните нужди на продукцията и да се надгражда впоследствие без подмяна на основния модул.

В стандартна HD конфигурация Main Frame предлага до 32 SDI входа и 16 SDI изхода, като поддържа работа в HD-SDI, 3G-SDI и SD-SDI режими. При работа в 3G режим се използват 16 входа, осигуряващи Full HD 1080p продукция. Всеки вход е оборудван с автоматичен кабелен еквалайзер, а определени входове разполагат с вградени Up Converter-и и Color Corrector, което позволява лесно комбиниране на различни видеоизточници.

AV-HS60U2E използва 2 M/E архитектура, която позволява едновременно създаване на няколко независими програмни потока, многослойни композиции, сложни преходи и DVE ефекти. Благодарение на мощната вътрешна обработка системата поддържа работа с множество Keyer-и, DSK, AUX шини, Macro функции, Event Memory и Shot Memory.

Основният модул работи съвместно с професионалните контролни панели AV-HS60C2E и AV-HS60C4E, като към една система могат да бъдат свързани до три контролни панела едновременно. Това позволява едновременно участие на няколко оператори при сложни телевизионни продукции.

За максимална надеждност AV-HS60U2E разполага с двойно резервирано захранване (Redundant Power Supply). Ако един от захранващите блокове отпадне, системата продължава работа без прекъсване, което е от критично значение при директни телевизионни излъчвания.

Модулът поддържа инсталиране на различни опции, включително вътрешен SSD модул AV-HS60D1G, който позволява съхраняване на статични изображения, видео клипове, проекти и системни настройки, както и различни софтуерни разширения според нуждите на продукцията.

Благодарение на своята висока производителност, надеждност и възможност за разширяване, AV-HS60U2E представлява сърцето на системата AV-HS6000 и е предназначен за най-взискателните професионални приложения.

Основни характеристики

• Основен модул (Main Frame) за Panasonic AV-HS6000
• Професионален 2 M/E Live Switcher
• До 32 SDI входа (HD режим)
• До 16 SDI изхода
• Поддръжка на:
  • HD-SDI
  • 3G-SDI
  • SD-SDI
• Работа в HD и 3G режими
• Вградени Up Converter-и на избрани входове
• Вградени Color Corrector-и
• Автоматичен кабелен еквалайзер
• Поддръжка на множество Keyer-и
• DVE ефекти
• DSK
• AUX маршрутизация
• Macro функции
• Event Memory
• Shot Memory
• Съвместим с:
  • AV-HS60C2E Full-size Control Panel
  • AV-HS60C4E Compact Control Panel
  • AV-HS60C3G Menu Panel
• Поддръжка на до 3 контролни панела
• Поддръжка на вътрешен SSD модул AV-HS60D1G
• Двойно резервирано захранване
• Предназначен за 24/7 професионална работа.

Технически характеристики

• Модел: AV-HS60U2E
• Тип: Main Frame
• Съвместимост: Panasonic AV-HS6000
• Видео входове (HD режим): до 32 × SDI
• Видео входове (3G режим): до 16 × SDI
• Видео изходи: до 16 × SDI
• Видео стандарти:
  • HD-SDI (SMPTE 292M)
  • 3G-SDI
  • SD-SDI
• Входове с Up Converter: SDI IN 27–32
• Входове с Color Corrector: SDI IN 25–32
• Управление: Ethernet (100Base-TX)
• Захранване: AC 100–240 V, 50/60 Hz
• Резервирано захранване: Да
• Консумация: 110 W
• Работна температура: 0°C до +40°C
• Размери: 482 × 399 × 418 mm
• Тегло: приблизително 13.5 kg (без аксесоари).

Предимства

• Сърцето на системата Panasonic AV-HS6000
• Високопроизводителна 2 M/E архитектура за професионални live продукции
• До 32 SDI входа за големи многокамерни проекти
• Модулна конструкция с възможност за бъдещо разширяване
• Вградени Up Converter-и и Color Corrector-и за гъвкава работа с различни видеоизточници
• Поддръжка на до три контролни панела за работа с няколко оператори
• Двойно резервирано захранване за максимална надеждност
• Идеален за телевизионни студиа, OB ванове, концертни и спортни продукции, национални телевизии и други критични приложения, при които непрекъснатата работа и професионалната функционалност са от първостепенно значение.
