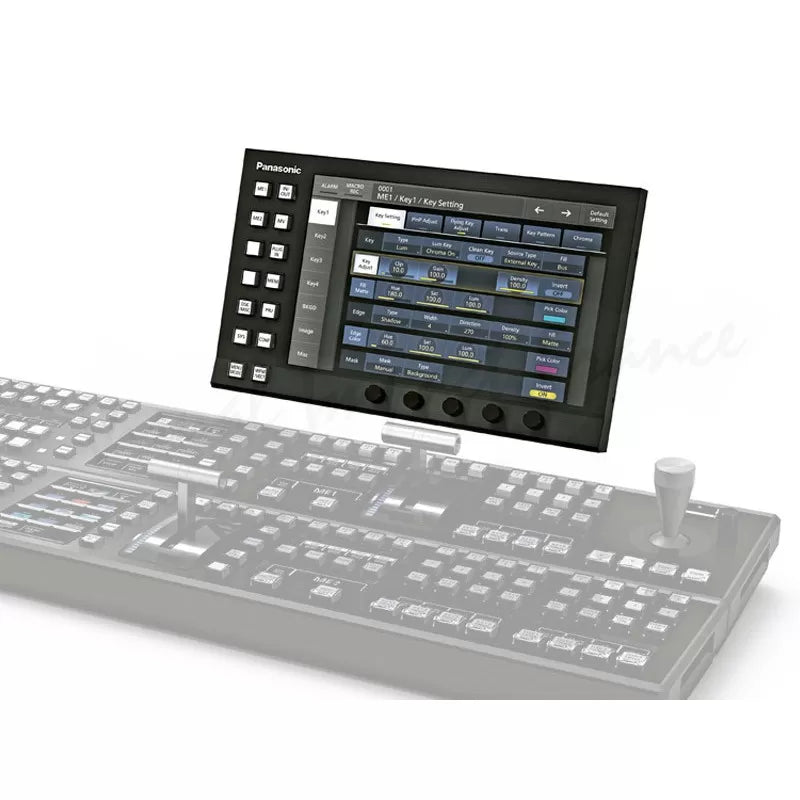

Panasonic AV-HS60C3G е професионален 10.1-инчов сензорен Menu Panel, предназначен за видеосуичера Panasonic AV-HS6000 2 M/E Live Switcher. Той осигурява бърз и интуитивен достъп до всички менюта, системни настройки и разширени функции на суичера чрез модерен графичен потребителски интерфейс с капацитивен тъчскрийн.

За разлика от основния контролен панел AV-HS60C2E или компактния AV-HS60C4E, които се използват основно за работа по време на живо предаване, AV-HS60C3G служи като централен панел за конфигуриране на системата. От него могат да се настройват всички параметри на видеосуичера – входове и изходи, Keyer-и, DVE ефекти, MultiViewer, цветови корекции, AUX маршрутизация, Tally, Macro команди, Shot Memory, Event Memory и останалите системни функции.

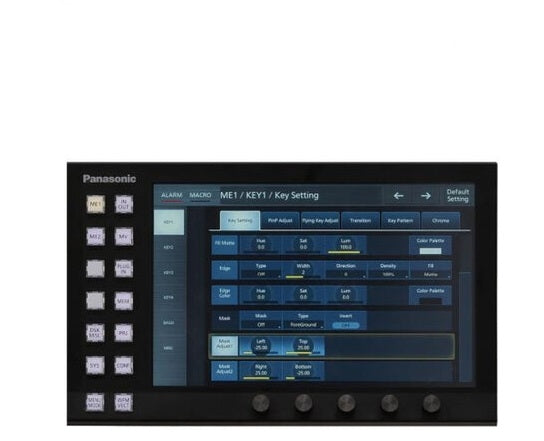

Панелът разполага с 10.1-инчов (256.5 mm) сензорен дисплей, който предлага отлично качество на изображението и бърза реакция при работа. Интерфейсът е оптимизиран за професионални продукции и включва екранна клавиатура и цифрова клавиатура, които значително улесняват въвеждането на имена, IP адреси, настройки и други параметри.

Една от най-полезните функции на AV-HS60C3G е възможността за визуализация на живо видео, Waveform Monitor (WFM) и Vectorscope директно върху екрана. Това позволява на инженерите и операторите да следят нивата на сигнала, експозицията и цветовете, без необходимост от отделен външен измервателен монитор. Тези функции са достъпни при използване на физическия Menu Panel, докато при работа само с PC Software Control Panel те не са налични.

Освен управление чрез тъчскрийн, AV-HS60C3G работи в тясна интеграция с контролния панел AV-HS60C2E или AV-HS60C4E. Избраният източник от Crosspoint бутоните автоматично се визуализира на Menu Panel, което ускорява настройките и намалява риска от операторски грешки.

Свързването към контролния панел се осъществява чрез специализиран DVI-D интерфейс, използващ собствен Panasonic протокол. Меню панелът се захранва директно от контролния панел и не изисква отделно външно захранване. Поради използването на специален комуникационен протокол той не може да бъде заменен с обикновен DVI монитор. Алтернативно, AV-HS6000 позволява използването на стандартен DVI монитор с USB мишка, но без възможност за показване на живо видео, WFM и Vectorscope.

Благодарение на комбинацията от голям сензорен дисплей, богата визуализация и директен достъп до всички функции на AV-HS6000, AV-HS60C3G значително ускорява подготовката и управлението на сложни телевизионни продукции.

Основни характеристики

• Професионален Menu Panel за Panasonic AV-HS6000
• 10.1" (256.5 mm) капацитивен Touchscreen
• Интуитивен графичен потребителски интерфейс
• Управление на всички системни настройки
• Екранна клавиатура
• Екранна цифрова клавиатура
• Визуализация на живо видео
• Вграден Waveform Monitor (WFM)
• Вграден Vectorscope
• Настройка на:
  • входове и изходи
  • MultiViewer
  • Keyer-и
  • DVE ефекти
  • AUX маршрутизация
  • Color Correction
  • Tally
  • Macro
  • Shot Memory
  • Event Memory
  • Video Memory
• Автоматична синхронизация с Control Panel
• Захранване директно от AV-HS60C2E или AV-HS60C4E
• Лесна и бърза работа чрез сензорния дисплей
• Предназначен за професионални телевизионни и live продукции.

Технически характеристики

• Модел: AV-HS60C3G
• Тип: Menu Panel
• Съвместимост: Panasonic AV-HS6000
• Дисплей: 10.1" Touch LCD
• Захранване: 12 V DC (от контролния панел)
• Консумация: 6.48 W
• Интерфейс: DVI-D (специализиран Panasonic интерфейс)
• Размери: 290 × 177 × 46.1 mm
• Тегло: приблизително 1.7 kg
• Работна температура: 0°C до +40°C.

Предимства

• Голям 10.1" сензорен дисплей за бърза работа
• Показва живо видео, WFM и Vectorscope без външен монитор
• Значително ускорява конфигурирането на AV-HS6000
• Осигурява достъп до всички разширени функции на видеосуичера
• Интуитивен графичен интерфейс с екранна клавиатура
• Компактен дизайн и лесна интеграция с AV-HS60C2E и AV-HS60C4E
• Идеален за телевизионни студиа, OB ванове, концертни продукции, спортни събития и професионални live продукции.
