Безжичен видео предавател за много групи

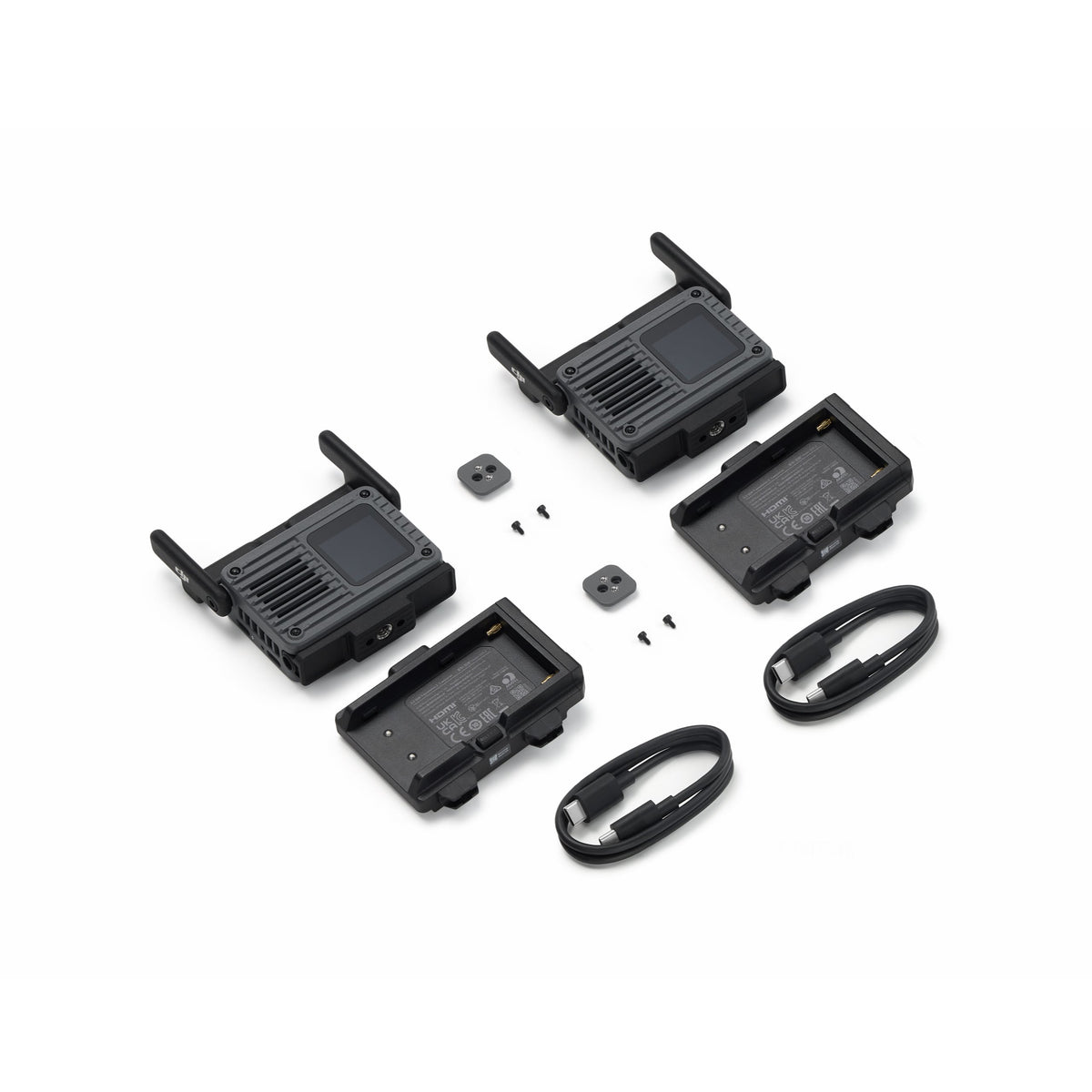

DJI SDR Transmission 2 - малък но свързва всички
Готови за сложни снимачни площадки
DJI SDR Transmission 2 усъвършенства SDR технологията с по-силна устойчивост на смущения, по-добро качество на изображението и по-голям обхват [1]. Дори на пренаселени снимачни площадки, той поддържа високоскоростно предаване с ниска латентност. Превключващият се TX/RX предавател и съвместимостта със серията Ronin [2] осигуряват професионална производителност в компактен и лек форм-фактор.
По-надежден за по-големи снимачни площадки [3]
1 TX към 8 RX с контрол, предаване за много групи [3]
1 TX към 8 RX с контрол [3]
Един предавател захранва до осем приемника, всеки с дистанционно управление. Режисьорите и операторите получават висококачествен сигнал, докато операторите и фокусните специалисти могат да регулират настройките и да управляват камерата дистанционно.
Предаване за много групи [3]
Може да управлява до пет предавателя и 40 приемника едновременно. Дори в сложни среди на снимачната площадка, безжичното предаване от камерата остава стабилно, без да се жертва качеството на 4K изображението [6].
Auto Channel 2.0 [4]
Auto Channel 2.0 [4] поема управлението на каналите на снимачната площадка. С активиран автоматичен режим, приемо-предавателите се разпознават взаимно и интелигентно координират честотите. По-точното сканиране на спектъра и диагностиката на конфликти позволяват на всяко устройство да превключва безпроблемно между честотите [5] при промяна на условията, поддържайки стабилна връзка въпреки смущенията, дори при множество системи, работещи едновременно.
SDR, Evolved
DCI 4K Monitoring [6]
SDR Transmission 2 предава DCI 4K/60fps, 10-bit HDR [6] и H.265 видео с битрейт до 50 Mbps [7]. Резултатът е богати детайли, плавни цветови преходи и ясни акценти и сенки, с постоянно качество на изображението между множество камери.
Обхват до 4 км [8]
Предаването на видео достига до 4 км [8]. От открити стадиони до гъсти планински гори, както и чрез взискателни снимки от кола до кола или работа с FPV дрон, то поддържа надеждна връзка там, където ви е най-необходима.
Латентност от едва 35 ms [9]
Дори при по-високо качество на изображението, латентността остава ниска от едва 35 ms [9]. Това осигурява бърза реакция на наблюдението и дистанционните команди, като например превключване на фокуса и движения на стабилизатора.
Гъвкав дизайн
Компактен корпус, сериозни възможности
Превключване между предавател/приемник
Превключвайте между предавател и приемник в движение. Няма нужда да определяте предварително съотношението предавател-приемник, така че всяко устройство се адаптира към нуждите на снимачната площадка.
Приблизително 136 г устройство
Устройството осигурява един HDMI и два USB-C порта. Лекото му тяло намалява натоварването на ръчните стабилизатори и се монтира лесно в широк спектър от настройки на камерите.
Разширителна плочка [10]
Осигурява един SDI, един HDMI и четири USB-C порта. Също така поддържа предаване на метаданни чрез SDI от масови кинокамери като ARRI и RED.
Клетка [10]
За автомобилни стойки и други външни настройки, клетката добавя здрава защита с множество точки за монтаж. Заключва устройството здраво към широка гама от стабилизатори и платформи.
Ronin Ecosystem [2] и отвъд
Компактни системи
Интегрира се безпроблемно със стабилизатори от серията DJI RS. С приложението DJI Ronin, един телефон управлява както наблюдението, така и управлението, от безжичното управление на стабилизатора до стартиране и спиране на записа.
Pro Productions
Поддържа DJI Ronin 2 и Master Wheels 12. Дори с големи кинокамери на сложни автомобилни стойки или кранови платформи,
операторите могат да останат на монитора и прецизно да контролират всяко движение чрез колелата.
Ъгли на действие
Свържете устройство от серията Osmo Action или Pocket чрез USB-C(11) за спорт, риалити предавания и труднодостъпни ъгли. Той
предлага лек начин за добавяне на отдалечен мониторинг от перспективи, които по-големите платформи не могат да покрият.
Професионален мониторинг и контрол
Превключване на камери
Край на рестартирането, сканирането и повторното сдвояване. Превключвайте между камерите от трансивъра или приложението DJI Ronin, спестявайки ценно време на снимачната площадка.
Излъчване от монитор
Предоставя ултрависока разделителна способност и нисколатентно изображение към професионални монитори през SDI [12], HDMI или DP, така че множество монитори могат да споделят едно и също чисто изображение.
Мобилен емисионен сигнал [13]
За наблюдение в движение, свържете телефон или таблет към приемника през USB-C и преглеждайте емисията в приложението DJI Ronin. Кабелната връзка я поддържа стабилна и с висок битрейт.
Приложение DJI Ronin [13] Инструменти за помощ при наблюдение
Приложението поддържа професионални инструменти за наблюдение, като LUT, хистограма, форма на вълната и фалшиви цветове, осигурявайки по-ефективно и прецизно наблюдение.
LUT
Histogram
Waveform
False Color
PTP/CEC управление на камерата
DJI SDR Transmission 2 поддържа PTP управление на камерата [14], което позволява на потребителите да преглеждат и регулират настройките на блендата, скоростта на затвора и ISO, като същевременно позволява заснемане на снимки и видео чрез приложението. Освен това, поддържа CEC управление за камери Sony, активирайки режима Mirror Control.
Управление на стабилизаторите от серия RS [2]
Трансийвърът може безжично да управлява стабилизаторите от серия RS чрез приложението DJI Ronin, поддържайки функциите Force Mobile, виртуален джойстик и прецентриране на стабилизатора.
Решения за захранване
Захранване NP-F
Трансийвърът поддържа стандартни за индустрията батерии NP-F с диапазон на напрежениеот 6,8 до 8,4 V.
USB-C захранване
SDR Transmission 2 може да се захранва от стандартно зарядно устройство PD протокол 113 чрез USB-C, с входна мощност от 15 V/9 V1161 и 3 A.
Захранване на стабилизатора
Благодарение на интегрирания дизайн на захранването, трансивърът може да се монтира и захранва директно от DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 или Master Wheels, елиминирайки нуждата от отделна батерия.
Спецификации
Тегло на трансивъра: Прибл. 136 г (включително антените)
Размери: 76×61×25 мм (Д×Ш×В, без антените и адаптера за студено гнездо)
Портове
HDMI: Вход/изход
USB-C (отгоре): Вход/изход за PD захранване
USB-C (отдолу): DP вход/изход, вход/изход за PD захранване, активиране на устройство и актуализации на фърмуера, експортиране на лог файлове, свързване с телефонно приложение и свързване към устройства от серията DJI Ronin*, Osmo Action 6** и серията Osmo Pocket**
SDI портът е наличен на разширителната плоча DJI SDR Transmission 2, която се продава отделно.
* Поддържаните модели включват DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 и Master Wheels.
** Поддържа Osmo Action 6 и серията Osmo Pocket (Osmo Pocket 4 и по-нови модели) чрез USB-C за наблюдение и захранване.
Работна честота
Честотна лента без DFS: 2.400-2.4835 GHz, 5.150-5.250 GHz, 5.725-5.850 GHz
Честотна лента DFS: 5.250-5.350 GHz, 5.470-5.725 GHz
Честотните ленти 5.8 GHz и DFS са забранени в определени страни/региони. Проверете местните закони и разпоредби за повече информация. 5.600-5.650 GHz не се използва.
Мощност на предавателя (EIRP)
2.400-2.4835 GHz: < 20 dBm (SRRC/CE/MIC)
5.150-5.250 GHz: < 23 dBm (SRRC/CE/MIC)
5.250-5.350 GHz: < 23 dBm (SRRC/CE/MIC)
5.470-5.725 GHz: < 26 dBm (CE/MIC)
5.725-5.850 GHz: < 30 dBm (SRRC), < 14 dBm (CE)
Максимална честотна лента: 40 MHz
Максимална скорост на кодиране: 50 Mbps
Максималната скорост на кодиране е 50 Mbps, измерена при контролирани условия. Действителните скорости на кодиране и предаване могат да варират в зависимост от околната среда и разстоянието на предаване.
Консумация на енергия
В режим на готовност (без свързани външни устройства):
Един предавател: Прибл. 5.04 W
Един приемник: Прибл. 5,31 W
1T1R Предаване*:
Основно устройство: Предавател приблизително 8,52 W, приемник приблизително 7,58 W
Всяко устройство с разширителна плоча (SDI вход/изход): Предавател приблизително 10,36 W, приемник приблизително 8,89 W
* Измерено при стайна температура от 25° C, на разстояние приблизително 10 метра, в 1T1R конфигурация, използвайки PD за захранване.
Захранване
USB-C захранване Тип 1: 15 V, 3 A (PD протокол*)
USB-C захранване Тип 2: 6,8-17,5 V DC
NP-F Захранващо напрежение на батерията: 6,8-8,4 V
* Необходим е PD захранващ адаптер с изходна мощност 65 W или повече.
Видео I/O формати
DCI 4K: 23.98/24/25/29.97/30/50/59.94/60fps
4K UHD: 23.98/24/25/29.97/30/50/59.94/60fps
1080p: 23.98/24/25/29.97/30/50/59.94/60fps
1080i (вход само на основното устройство; вход/изход на разширителната плоча): 50/59.94/60fps
720p: 50/59.94/60fps
4K видео форматът се поддържа само през HDMI порта и долния USB-C порт на основното устройство на трансивъра.
Формати на аудио вход/изход
Входен аудио формат: SDI embedded, HDMI embedded, DP embedded
Изходен аудио формат: 16-битов, 48 kHz, стерео PCM
Система за видео предаване: SDR
Минимална латентност при видео предаване: 35 ms
Латентността на камерата и екрана не е включена. Измерено при заснемане на видео 1080p/60fps и 4K/60fps.
Формат за видео кодиране: H.265
Максимално разстояние на предаване: 4 km (CE)
Измерено при съответствие с CE, използвайки един TX и един RX в открити, безпрепятствени и контролирани условия без смущения.
Работна температура: -10° до 40° C
Разширителна плоча
Тегло: Прибл. 105 г
Размери: 76×54×25 мм (Д×Ш×В, без адаптера за студено качване)
Портове
HDMI: Вход/изход
USB-C (Десен): Захранване и връзка с DJI RS 5
USB-C (Долен): Захранване, управление на камерата (заснемане на снимки и стартиране/спиране на запис) и връзка с устройства от серията DJI Ronin*, различни от DJI RS 5
SDI: Вход/изход
* Поддържаните модели включват DJI RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 и Master Wheels. Моля, обърнете внимание: При използване с Ronin 2 или Master Wheels е необходим кабел за управление на карданната стойка DJI SDR Transmission 2 (USB-C към 4-пинов) (продава се отделно). При използване с RS 4 Pro, RS 4 или RS 3 Pro е необходим кабел за управление на карданната стойка DJI SDR Transmission 2 (USB-C към CAN) (продава се отделно).
Захранване
USB-C захранване Тип 1: 15 V/9 V, 3 A (PD протокол*)
USB-C захранване Тип 2: 6.8-17.5 V DC
* Необходим е PD захранващ адаптер с изходна мощност 65 W или повече.
Работна температура: -10° до 40° C
Клетка за трансивър
Тегло: Приблизително 91 g
Размери: 124×110×49 mm (Д×Ш×В)
Монтаж
NATO порт
1/4″-20 отвор за винт × 2
3/8″-16 отвор за винт
Клампа за HDMI кабел
USB-C кабелна клампа
Работна температура: -10° до 40° C
