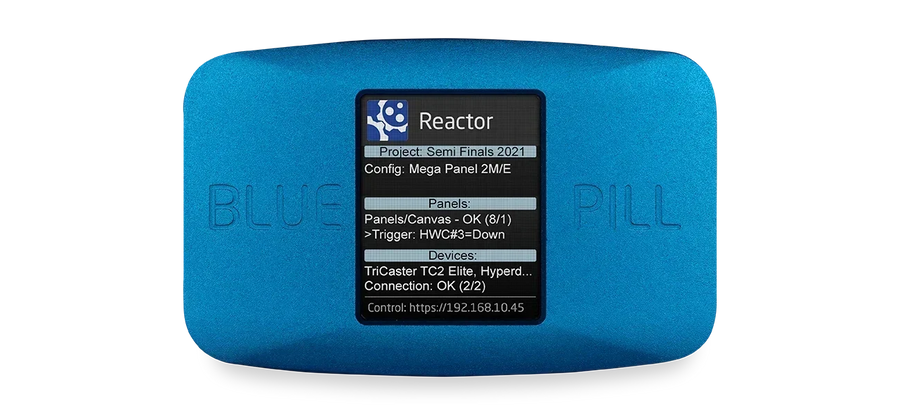

SKAARHOJ Blue Pill Server – универсалният мост между различни Broadcast и AV системи
В професионалните видео, broadcast и AV системи често се среща един и същ проблем – оборудването може да е напълно съвместимо по отношение на видео и аудио сигналите, но да използва различни протоколи за управление. Камерите са от един производител, видеосмесителят от друг, PTZ контролерът от трети, а към системата трябва да бъдат добавени още аудиомиксер, маршрутизатор, Stream Deck или друг контролен панел.
SKAARHOJ Blue Pill Server е създаден именно за решаването на подобни задачи. Това е компактен многофункционален контролен сървър, който може едновременно да работи като централен хъб за SKAARHOJ контролери, комуникационен gateway и преводач между различни протоколи за управление.
Какво представлява Blue Pill Server?
Blue Pill Server е част от платформата Blue Pill на SKAARHOJ и е предназначен за интеграция на устройства в професионални broadcast, live production и AV системи.
Основната му сила е поддръжката на стотици универсални и специфични за различните производители протоколи.
Това позволява Blue Pill Server да бъде поставен между различни устройства и системи и да преобразува командите за управление от един протокол към друг.
Така например контролен панел може да управлява камера, видеосмесител, аудиомиксер или маршрутизатор, дори когато устройствата са разработени от различни производители и не използват един и същ комуникационен протокол.
На практика Blue Pill Server се превръща в своеобразен универсален преводач между различни Broadcast и AV екосистеми.
Един контролер – множество различни устройства
Традиционно контролният панел трябва да поддържа протокола на устройството, което управлява. Това може да се превърне в сериозно ограничение при изграждането на система с оборудване от различни производители.
Blue Pill Server променя тази концепция.
Вместо контролерът задължително да комуникира директно с всяко устройство, Blue Pill може да бъде междинното звено, което приема командата, обработва я и я предава към съответното устройство чрез необходимия протокол.
Това отваря интересни възможности при изграждането на хибридни системи с камери, PTZ системи, видеосмесители, маршрутизатори, аудиомиксери, медийни плейъри и друго професионално оборудване.
Особено полезно е при модернизация на съществуващи инсталации, където не е необходимо цялата система да бъде изградена около устройства от един производител.
Пример е възможността за използване на Sony VISCA контролер и PTZ камери Panasonic. Blue Pill Server "говори" на контролера и камера/камерите на собствените им протоколи.
Мост между AV и Broadcast света
Друга интересна функция на Blue Pill Server е възможността да свързва традиционните Broadcast системи със съвременни AV контролни решения.
Устройството може например да преобразува команди, идващи през TCP, към специфичния протокол на определена камера, видеосмесител, маршрутизатор или друго устройство.
По този начин могат да бъдат изградени комплексни системи, при които AV автоматизацията управлява професионално Broadcast оборудване, без операторът да се интересува от конкретния протокол, използван от всяко устройство.
Това прави Blue Pill Server особено интересен за телевизионни студиа, конферентни центрове, образователни институции, корпоративни студиа, Houses of Worship и различни автоматизирани AV инсталации.
Не само за SKAARHOJ контролери
Blue Pill Server не е ограничен единствено до собствените панели на SKAARHOJ.
Една от интересните му възможности е интегрирането на контролни устройства от други производители.
Например USB устройства могат да бъдат превърнати в самостоятелни IP контролери. Така Elgato Stream Deck или X-keys могат да бъдат използвани директно като част от професионална контролна система, без да е необходим отделен компютър, който постоянно да стои между контролера и останалото оборудване.
Поддържа се и интеграция с Riedel SmartPanel, който може да бъде използван като универсален контролен интерфейс, както и с интерактивни Densitron touch дисплеи.
Това позволява вече налични контролни устройства да получат напълно ново приложение в една по-голяма SKAARHOJ система.
Reactor – мозъкът зад Blue Pill
В основата на Blue Pill системата стои Reactor – софтуерната платформа на SKAARHOJ за конфигуриране и управление.
Reactor работи директно върху Blue Pill устройството и разполага с web интерфейс, достъпен през стандартен браузър. Не е необходимо инсталирането на специален софтуер на отделен компютър.
Чрез Reactor могат да бъдат създавани проекти, конфигурации и mappings между физическите бутони, енкодери, фейдъри и джойстици на контролерите и функциите на управляваните устройства.
Системата позволява изграждането и на по-сложна логика – например макроси, сцени, виртуални тригери и автоматизирани действия, включващи повече от едно устройство.
Един бутон например може да стартира последователност от действия в няколко различни системи.
Raw Panel – универсалният език на контролерите
Важна част от архитектурата на SKAARHOJ е технологията Raw Panel.
Raw Panel е IP базиран API и комуникационен протокол, чрез който софтуерът може директно да комуникира с хардуерните елементи на даден контролен панел – бутони, енкодери, фейдъри, джойстици, LED индикатори и дисплеи.
Когато операторът натисне бутон или премести джойстик, съответното действие се предава по мрежата. В обратната посока системата може да изпраща информация към дисплеите, да променя цветовете на бутоните и да показва текущото състояние на управляваното устройство.
Тази архитектура позволява различни контролни панели да бъдат разглеждани като част от една обща контролна повърхност.
Централизирано управление на SKAARHOJ панели
При по-големи системи Blue Pill Server може да изпълнява ролята на централен хъб за множество SKAARHOJ панели в една локална мрежа.
Това позволява по-лесно конфигуриране и централизирано управление, като едновременно с това може да бъде намален броят на директните връзки между отделните контролери и управляваните устройства.
Получава се много по-гъвкава архитектура – операторските панели могат да бъдат организирани според конкретния workflow, вместо всеки от тях да бъде постоянно обвързан с определено устройство.
Remote Production – управление през VPN, VLAN и WAN
Blue Pill Server е особено интересен и при remote production.
SKAARHOJ го проектира така, че да може да подпомага комуникацията между производственото оборудване и операторските контролери при по-сложни мрежови среди, включително VPN, VLAN и WAN.
Например Blue Pill Server може да бъде инсталиран на снимачната локация, където има стабилна локална връзка към камерите, видеосмесителя и останалото оборудване.
Контролните панели могат да се намират в студио или контролна зала на съвсем друго географско място.
В този случай Blue Pill Server изпълнява ролята на локален gateway към оборудването, като позволява отдалечено управление на цялата система.
Tally, OLED дисплей и още няколко необичайни приложения
Blue Pill Server е много повече от обикновена „черна кутия“, която стои в техническия шкаф.

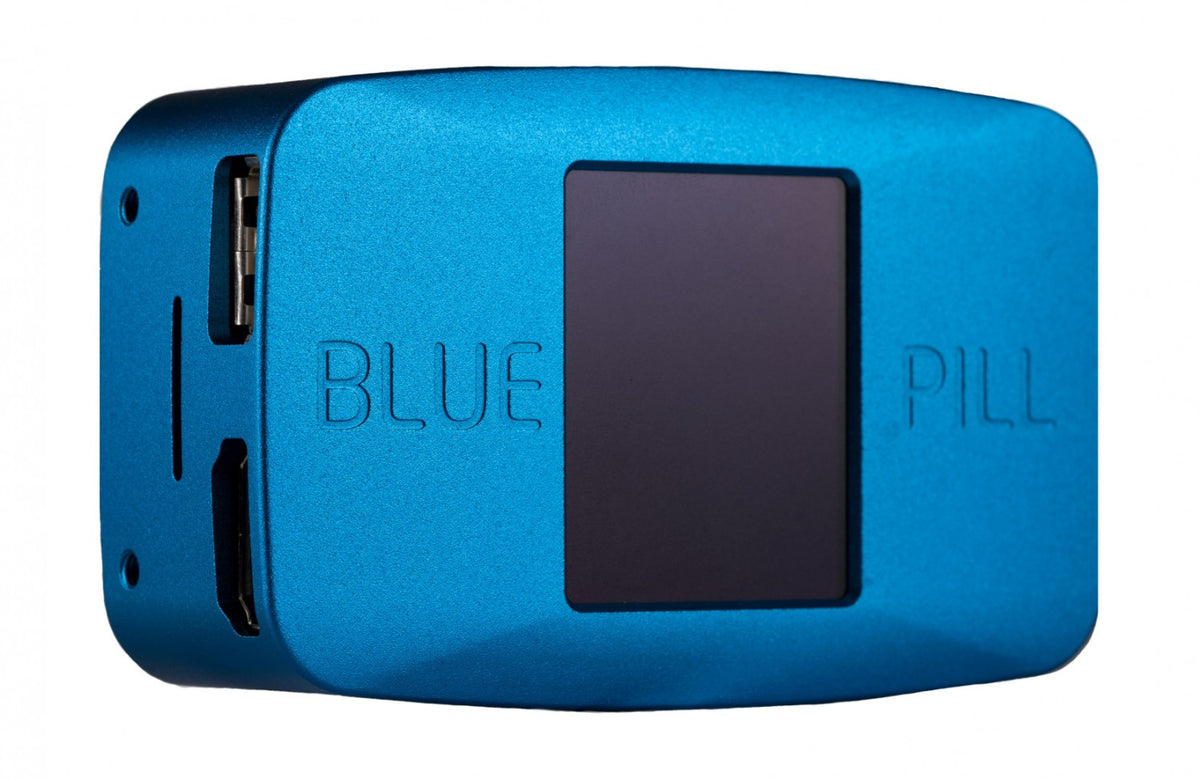

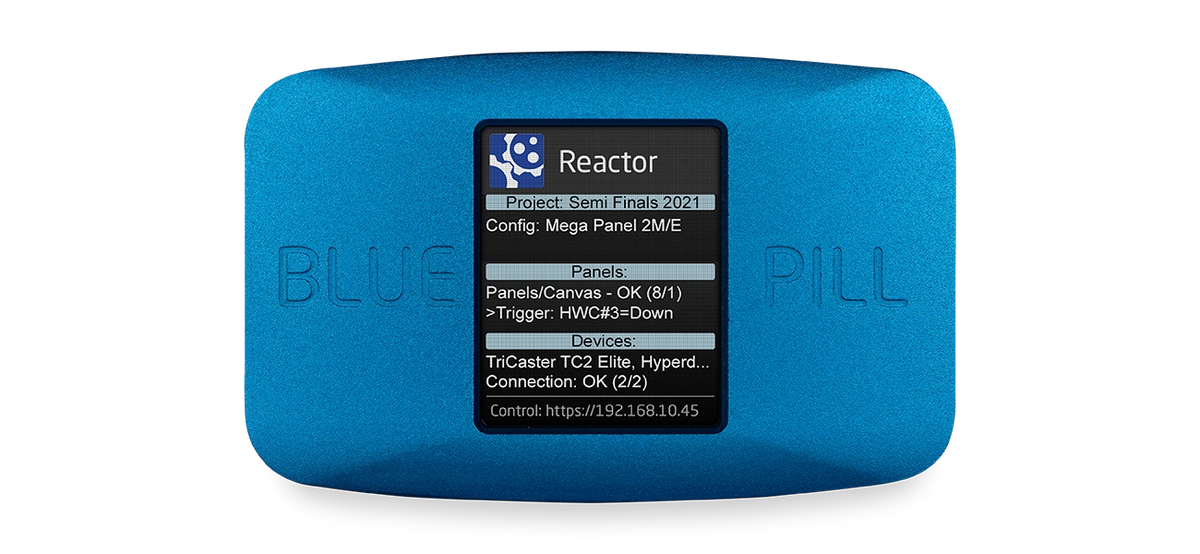

Устройството разполага с вграден RGB индикатор и голям OLED дисплей. Благодарение на това може например да бъде монтирано върху камера и използвано като tally лампа, докато OLED дисплеят показва номера или ID на камерата.

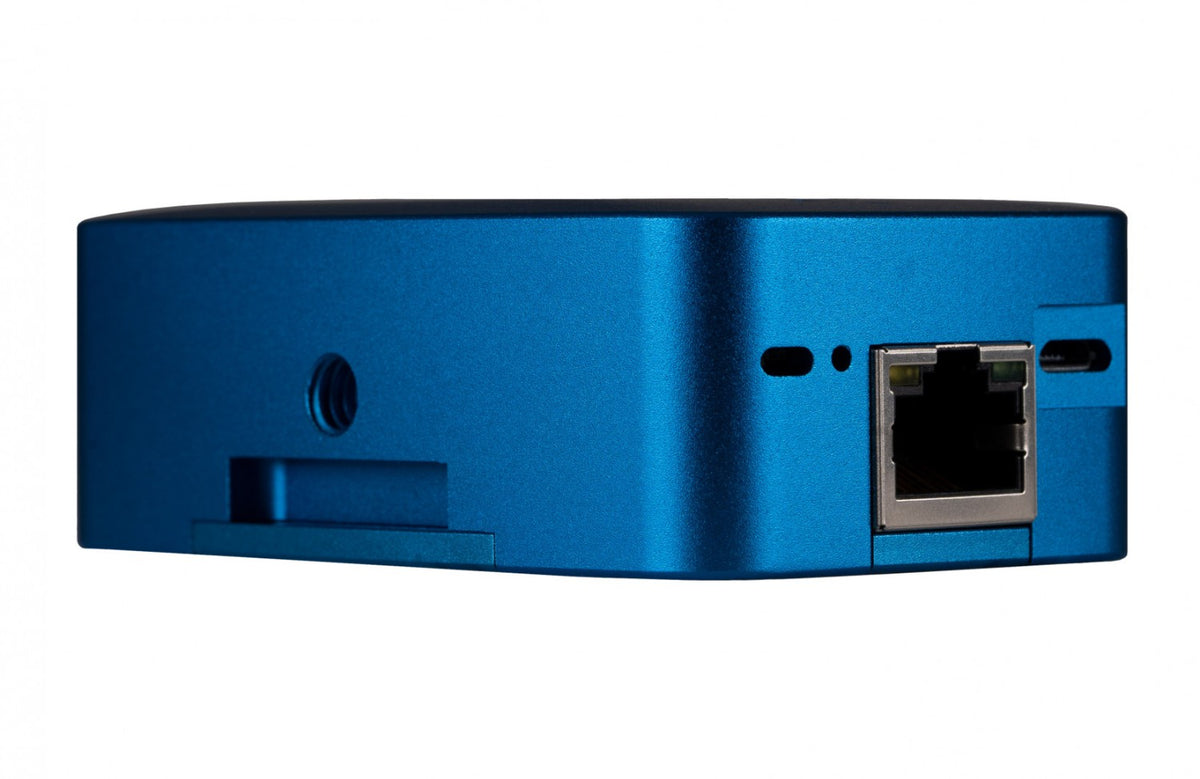

Blue Pill Server разполага също с HDMI, USB-A и Micro USB, както и с Gigabit Ethernet.
Интересна е и възможността за управление на компютър с клавиатура и мишка през мрежата, което премахва ограниченията, свързани с дължината на стандартните USB кабели.
Blue Pill Server може дори да бъде използван като медиен плейър, чието възпроизвеждане се управлява дистанционно чрез SKAARHOJ панел.
Основни характеристики на SKAARHOJ Blue Pill Server
- Поддръжка на голям брой професионални Broadcast и AV устройства
- Стотици универсални и специфични за производителите протоколи
- Преобразуване между различни контролни протоколи
- Централизирано управление на множество SKAARHOJ панели
- Интеграция на устройства и контролери от трети страни
- Поддръжка на Stream Deck, X-keys, Riedel SmartPanel и други контролни решения*
- Конфигуриране чрез Reactor Web UI
- Макроси и виртуални тригери
- Tally forwarding
- Подходящ за Remote Production приложения
- Работа в IP среди с VPN, VLAN и WAN
- Голям OLED дисплей
- Вграден RGB индикатор
- HDMI порт
- USB-A и Micro USB
- 1 Gigabit Ethernet
- Power over Ethernet – PoE IEEE 802.3af/at
- Възможност за захранване през Micro USB
- Здрава конструкция за професионална употреба
- Проектиран и произведен в Дания
*Някои интеграции изискват допълнителен лиценз.
Лицензиране според конкретното приложение
Не всички потребители имат нужда от пълния набор от възможности на Blue Pill Server, затова SKAARHOJ използва модулен подход към лицензирането.
Предлагат се отделни лицензи за интегриране на устройства като Stream Deck, X-keys, Riedel SmartPanel, touch панели и Generic USB устройства.
За интеграции, при които Blue Pill трябва да предостави достъп до поддържано устройство посредством TCP, се предлагат съответните TCP/Device Core Link възможности.
Важно е да се отбележи, че платеното лицензиране се отнася основно до използването на контролери и панели на трети страни в SKAARHOJ екосистемата. Стандартните SKAARHOJ интеграции остават достъпни без допълнителни лицензи.
За кого е предназначен Blue Pill Server?
Blue Pill Server е особено подходящ за системи, в които трябва да бъдат обединени устройства от различни производители.
Това включва:
- телевизионни и Broadcast студиа;
- live production системи;
- PTZ студиа и дистанционно управлявани продукции;
- корпоративни видео студиа;
- университети и образователни институции;
- конферентни и презентационни системи;
- Houses of Worship;
- Remote Production;
- AV инсталации и системна интеграция.
Най-голямото предимство е, че изборът на оборудване вече не трябва да бъде ограничаван единствено от въпроса „говорят ли тези две устройства на един и същ език?“
Blue Pill Server може да застане между тях и да се погрижи за комуникацията.
Blue Pill Server – един център за цялата система
Съвременните Broadcast и AV системи стават все по-IP ориентирани, но това не означава автоматично, че оборудването от различни производители може лесно да работи заедно.
Именно тук се проявява основното предимство на SKAARHOJ Blue Pill Server.
Той не е просто контролер или конвертор на един конкретен протокол. Това е програмируема платформа за интеграция, която може да свързва контролни панели, камери, видеосмесители, аудиомиксери, маршрутизатори, медийни плейъри и софтуерни системи в една обща контролна среда.
Вместо операторът да се съобразява с ограниченията на отделните екосистеми, Blue Pill Server позволява самата контролна система да бъде изградена според конкретния начин на работа.
И точно това превръща малката синя кутия в едно от най-интересните решения на SKAARHOJ за сложни Broadcast, AV и Remote Production системи.
